Dettagli:
|
| Nome del modello: | Cavo a fibre ottiche duplex misto del connettore della MU | Stivali: | 0.9mm.2.0mm, 3.0mm |
|---|---|---|---|
| I centri della fibra: | Semplice & duplex | Durevolezza (tempi): | ≥600 |
| Resistenza alla trazione (N): | ≥55 | Tipo di connettore: | LA MU, UPC |
| Rivestimento della fibra: | PVC OFNP OFNR DI LSZH | Tipo di fibra: | SM/MM/OM3 |
| Colore: | Giallo, su misura | Servizio: | OEM&ODM |
| Evidenziare: | Cavo di toppa duplex misto del connettore della MU,cavo di toppa duplex misto di 2.0mm,cavo ottico del saltatore di 2.0mm |
||

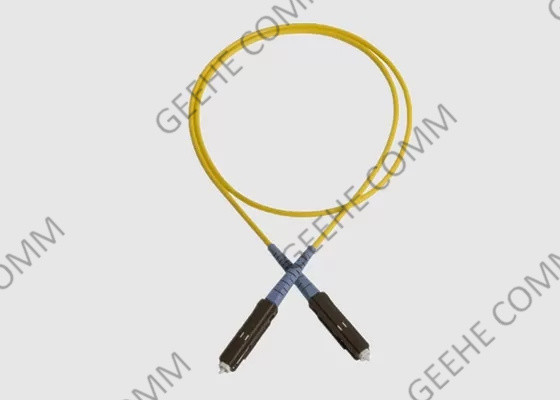

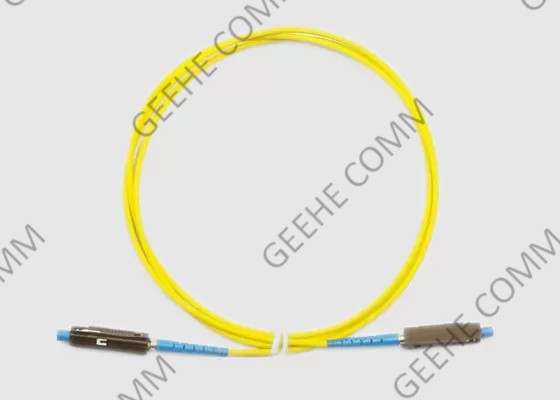

Mu connettore fibra ottica patch cord single mode e multimode doppio cavo di fibra
1Introduzione di base:

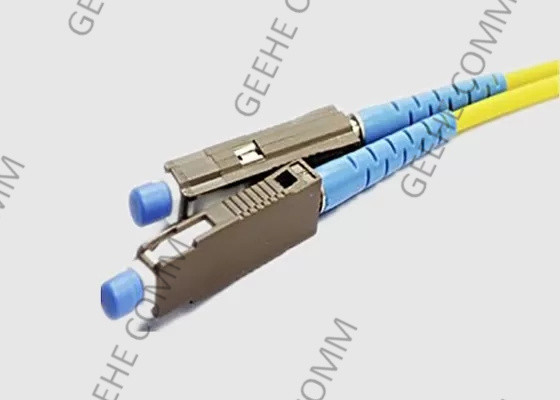

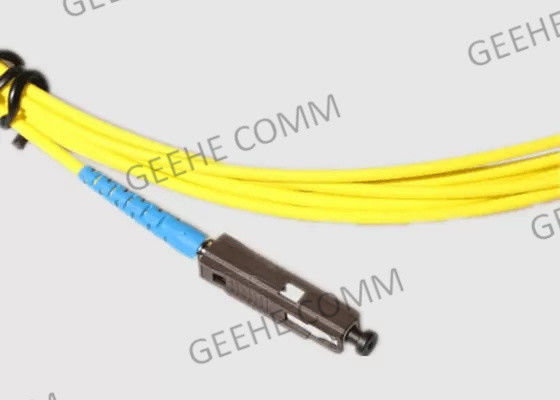

Il connettore MU è un piccolo fattore di forma SC. Ha lo stesso stile push/pull ma può contenere 2 canali nella stessa impronta di un singolo SC. Il connettore MU sembra un SC in miniatura con una ferrule da 1,25 mm.È un tipo di connettore popolare nel mercato giapponese.
I cordoni patch Geehe offrono prestazioni controllate in fabbrica in una varietà di connettori, standard di prestazione ISO e lunghezze, forniscono anche 12 mesi dopo il servizio per tutti i prodotti.
I campioni gratuiti sono pronti per tutti i clienti.
2. Benefici e caratteristiche del cordone MU:
3.Applicazioni di cordoni a fibra ottica:
4.Specificità e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5.MU Specifica del connettore e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Informazioni per l' ordinazione del cordone del cerotto:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
MU:MU/UPC | MU:MU/UPC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX: OFC-S-MU-MU-09-1-0.5
