Dettagli:
|
| Nome del modello: | Fibra ottica patch cord Fibra Jumper | Collegamento: | LC a FC |
|---|---|---|---|
| Tipo di fibra: | SM/MM/OM3 | Numero di fibre: | I 2 centri |
| Diametro del cavo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Involucro esterno: | PVC LSZH OFNR OFNP |
| Colore del cavo: | Auqa, giallo, arancione, ecc. | Lunghezza del cavo: | 1M, 2M, 3M, 5M o su richiesta del cliente |
| Servizio: | OEM&ODM | Campioni: | libero |
| Evidenziare: | G657A LC al cavo di toppa di FC,1.8mm LC al cavo di toppa di FC,fc di 1.8mm al cavo di toppa della fibra di lc |
||

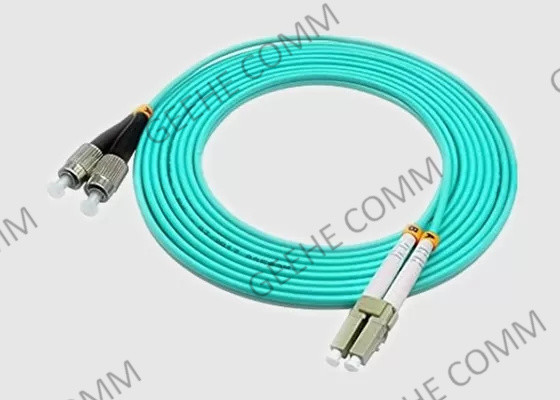

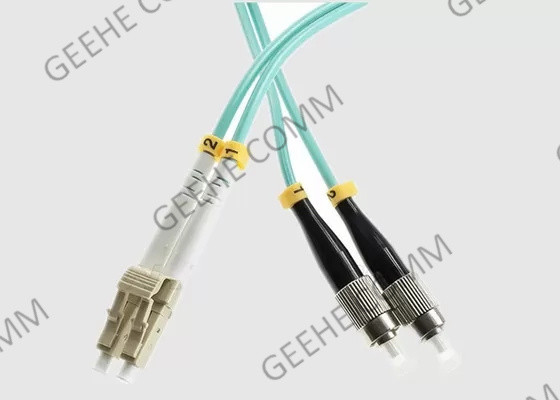

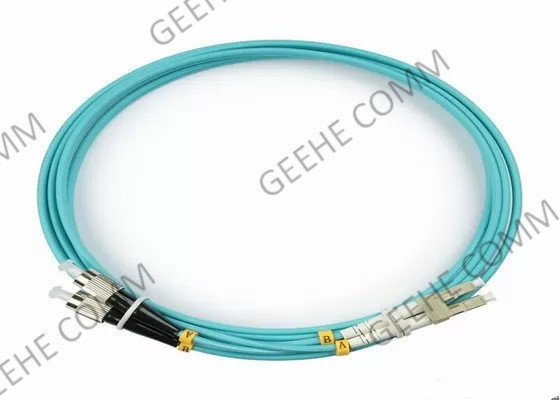

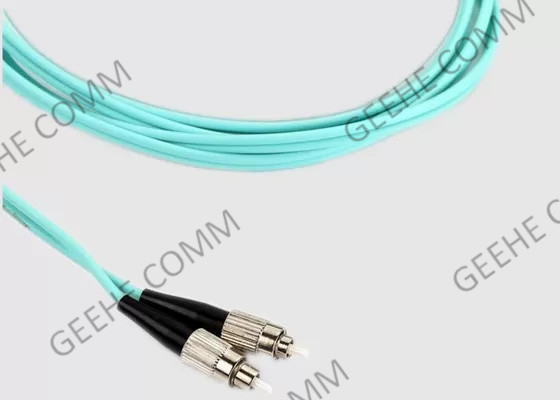

LC UPC a FC UPC Duplex Single Mode G657A Fibra ottica Patchcord Fibra Jumper
1Introduzione di base:
UPC sta per Ultra Physical Contact e rappresenta uno dei migliori metodi di lucidatura per ferrule in fibra,con una tensione di tornitura superiore a 50 dB per le connessioni monomodo.
Il catalogo Geehe Fiber Optic è stato progettato per fornirvi tutto il necessario per creare la vostra rete di fibra ottica, con le attrezzature di produzione di precisione sul posto e i nostri lavoratori qualificati,il nostro cavo di patch in fibra ottica da LC/UPC a LC/UPC è affidabile e testato al 100% secondo gli standard industriali e internazionali, questi cavi a fibra LC-LC sono con personalizzazione flessibile, buoni prezzi e consegna molto rapida.
2. Benefici e caratteristiche del cordone di patch:
3.Applicazioni di cordoni a fibra ottica:
Comunicazioni in fibra ottica, video, LAN, sistemi CATV
Apparecchiature di rete ottica, apparecchiature di prova ottica
Modulo Pigtails, multimediale, premessa
Installazione di terminale del dispositivo attivo
4.Specificità e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5.LC a FC Specifica del connettore e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Informazioni per l'ordine dei connettori LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX: OFC-D-LA-LA-09-0-1.0
7. FCInformazioni per l'ordine dei connettori:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:LC/APC FC:LC/UPC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX: OFC-S-FA-FC-09-1-0.5
8Come scegliere i cordoni di fibra?
1)Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi a fibra indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Tipo di giubbotto per cavi (PVC/LSZH/OFNP/Panther)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Tipo di connettore: LC, SC, ST o altri
Ci sono molti tipi di connettori utilizzati nei cavi a fibra come LC, SC, ST, MTP o MPO elencati in questo articolo Quanti tipi di connettori a fibra conosci?C'è un nuovo tipo di connettore chiamato connettore MDC, che consente la più alta densità di connettori possibile, offrendo un vantaggio di 3 volte rispetto a un connettore LC standard.Quindi è meglio che tu confermi il tipo di interfaccia dei dispositivi che stai usando la prima volta.
5) Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno ugualmente bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
