Dettagli:
|
| Nome del modello: | Cordone di patch in fibra multimoda | Collegamento a fibra: | SC a ST |
|---|---|---|---|
| Il centro della fibra: | Multi modo, singolo modo | Colore: | Arancione, su misura. |
| Diametro del cavo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Cappottole: | Riser rated (OFNR) |
| Tipo di fibra: | Doppia struttura | Lunghezza (metri): | 3 metri |
| Evidenziare: | cavo di toppa di 2M Multimode Fiber Optic,cavo di toppa a fibra ottica misto di 0.9mm,cavo della toppa della fibra dello Sc della st di 0.9mm |
||

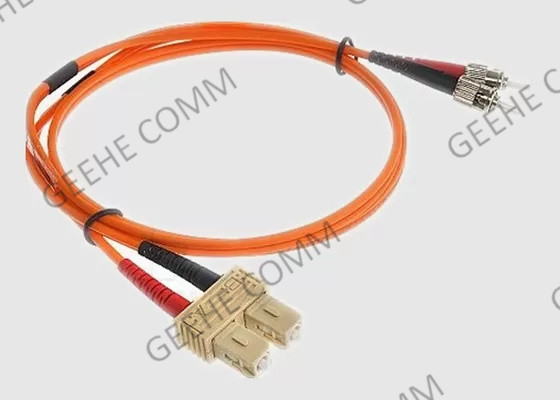

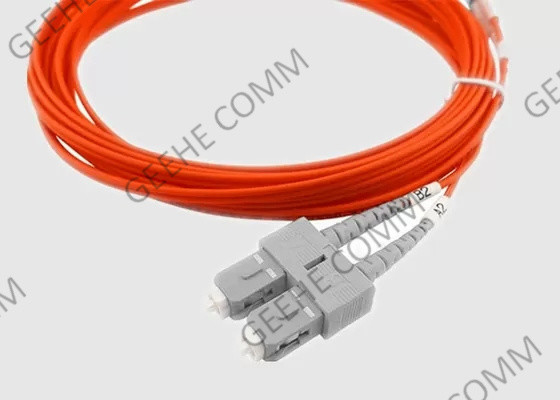

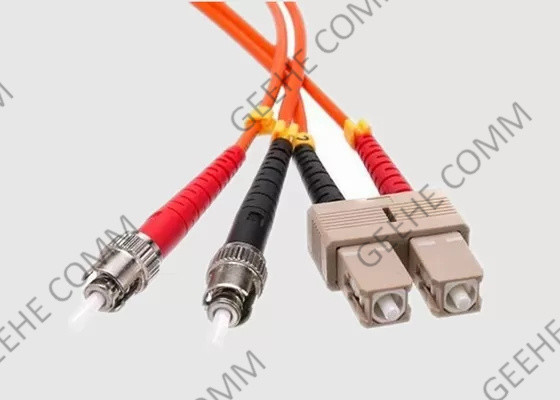

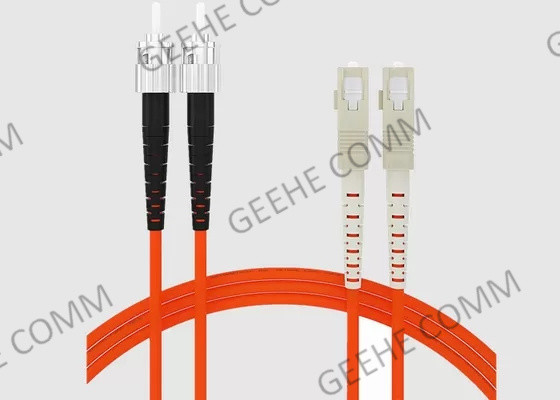

Alto ritorno 0,9 mm Riser Rated (OFNR) 2M Duplex SC To ST Multimode Fiber Patch Cord
1Introduzione di base:
Il connettore a fibra ottica SC a ST è una fibra di connettore snap-in anche con una ferrule da 2,5 mm che è ampiamente utilizzata per le sue eccellenti prestazioni.E'un connettore che si attacca con un semplice movimento di spinta-tiraggio.È disponibile anche in una configurazione duplex, gli stivali di gomma resistenti proteggono dai danni tipici dei rack dati affollati e ogni estremità è correttamente etichettata per una facile identificazione.
Il cavo è dotato di connettori ST a SC, una giacca in PVC ed è classificato FDDI e OFNR.
2. Benefici e caratteristiche del cordone del cerotto:
3.Applicazioni di cordoni a fibra ottica:
Comunicazioni in fibra ottica, video, LAN, sistemi CATV
Rete di accesso ottico
Trasmissione di dati in fibra ottica
Centri dati
Rete di area locale
Attrezzature di prova
4.Specificità e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5.SC Specifica del connettore e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Informazioni per l'ordine dei connettori LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP:LC/PC |
SA:LC/APC SC:LC/UPC SP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX: OFC-SC-SC-09-1-0.5
7. Come scegliere i cordoni per cerotti a fibra?
1) Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Scegliere il giusto tipo di giacca per cavi (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Scegliere il tipo di verniciatura del connettore corretto (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
