Dettagli:
|
| Nome del modello: | Cavo di ricambio in fibra monouso | Collegamento a fibra: | FC a MU |
|---|---|---|---|
| Il centro della fibra: | Multi modo, singolo modo | Colore della giacca: | Giallo, Arancio, Acqua, su misura. |
| Diametro del cavo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Cappottole: | Riser rated (OFNR) |
| Tipo di fibra: | Simplex, duplex | Lunghezza (metri): | 1M, 2M, 3M, su misura. |
| Tipo del Fine-fronte: | PC, UPC, APC | ||
| Evidenziare: | Cavo di toppa a fibra ottica di singolo modo OM1,cavo di toppa a fibra ottica di singolo modo di 3.0mm,Cavi a fibra ottica della toppa di FC-MU APC |
||
3M FC-MU APC Simplex PVC (LSZH) OM1 Single Mode Fiber Patch Cable

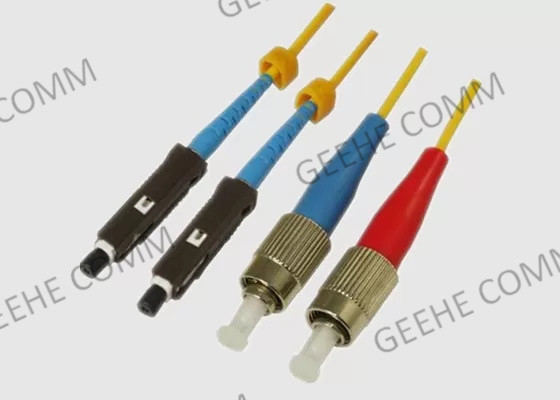

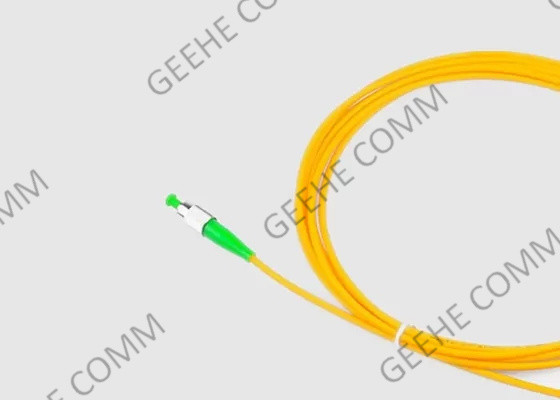

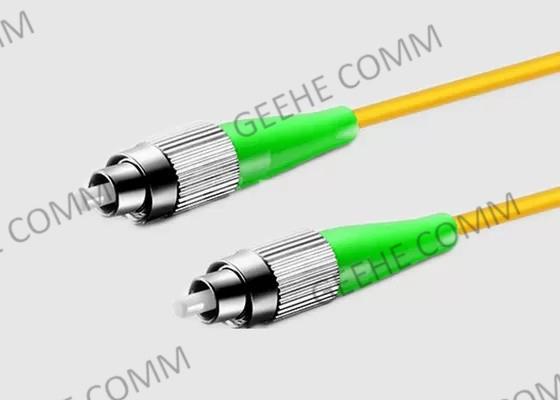

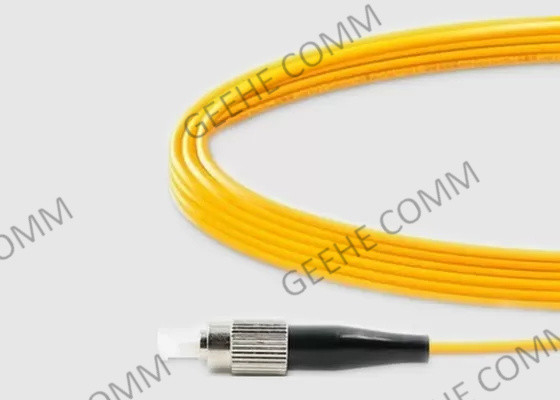

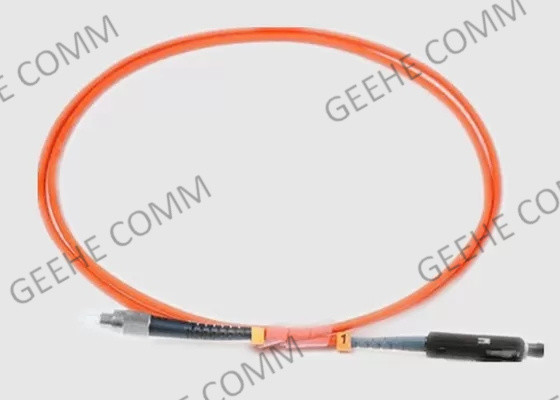

1.Immagine del prodotto:
Sono richieste elevate prestazioni e qualità dell'assemblaggio dei cavi dei connettori Fc a Mu per la prossima generazione, come FTTx, DWDM, 100G, CATV e così via.reti ottiche per garantire l'affidabilità a lungo termine per applicazioni impegnative.
I gruppi di connettori sono conformi a IEC, Telcordia e RoHS.
2. Benefici e caratteristiche del cordone del cerotto:
3.Applicazioni di cordoni a fibra ottica:
Il cavo di patch in fibra da FC a Mu è una soluzione ideale per le applicazioni di dati che richiedono trasmissione di dati ad alta velocitàSistemi a banda larga, telecomunicazioni, comunicazione dati, amplificatori ottici, laser a fibrae strumentazione di prova.
4.Parametri delle specifiche e della tecnologia
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 55 | ||||
| Min.Perdita di ritorno(APC)(dB) | 65 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra di Corning | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5.MU Specifica del connettore e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Informazioni per l' ordinazione del connettore MU:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
MU:MU/UPC |
MU:MU/UPC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX: OFC-S-MU-MU-09-1-0.5
7Come scegliere i cordoni di fibra?
1) Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Scegliere il giusto tipo di giacca per cavi (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Tipo di connettore: LC, SC, ST o altri
Ci sono molti tipi di connettori utilizzati nei cavi a fibra come LC, SC, ST, MTP o MPO elencati in questo articolo Quanti tipi di connettori a fibra conosci?C'è un nuovo tipo di connettore chiamato connettore MDC, che consente la più alta densità di connettori possibile, offrendo un vantaggio di 3 volte rispetto a un connettore LC standard.Quindi è meglio che tu confermi il tipo di interfaccia dei dispositivi che stai usando la prima volta.
5) Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
