Dettagli:
|
| Nome del modello: | Corde di patch in fibra mono-modo da LC a LC | Stile del connettore: | Doppia struttura |
|---|---|---|---|
| Diametro del cavo: | 2.0 mm | Connettori: | LC a LC |
| Ferrule: | Zicronia | Radius di curvatura: | 1.2′′ min |
| Rivestimento della fibra: | LSZH,OFNR | Tipo polacco: | C.U.P. |
| Tipo di fibra: | 9/125 μm in singolo modo | Ciclo di impatto: | 1500 |
| Evidenziare: | OS2 LC al cavo a fibre ottiche di singolo modo di LC,OS2 lc al saltatore della fibra di lc,OS2 lc al cavo di toppa della fibra di lc |
||

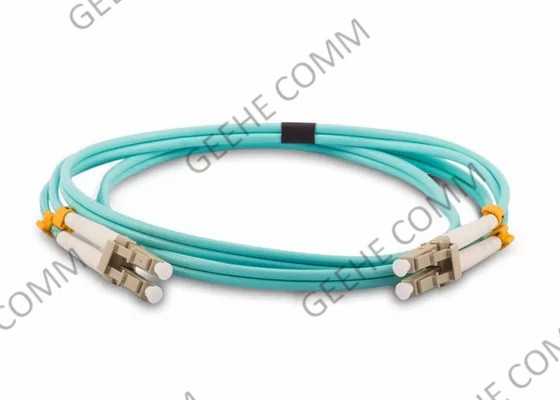

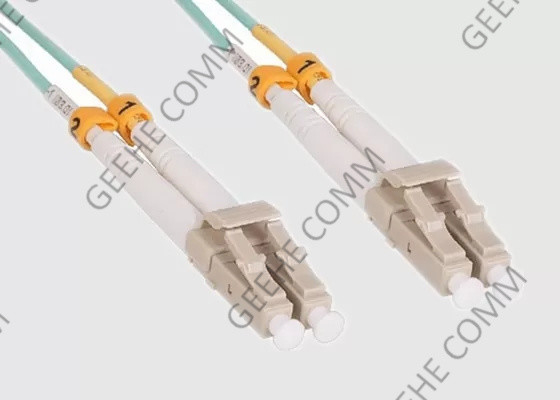

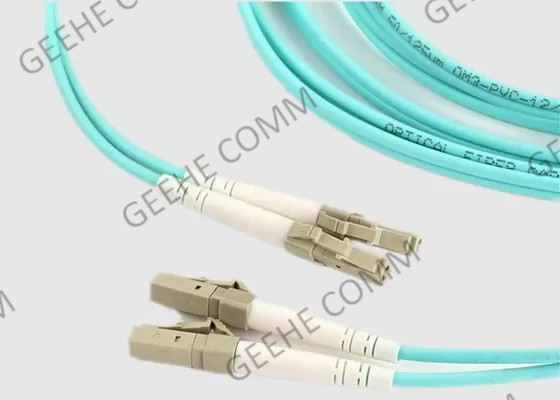

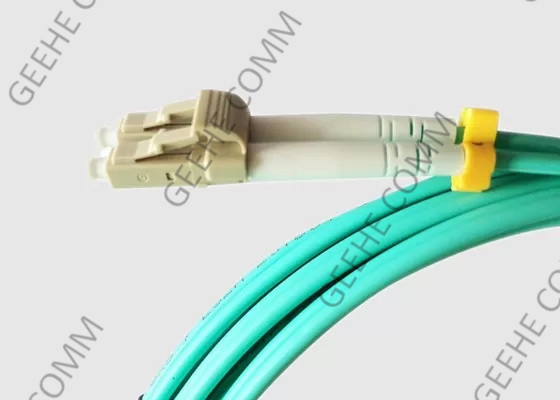

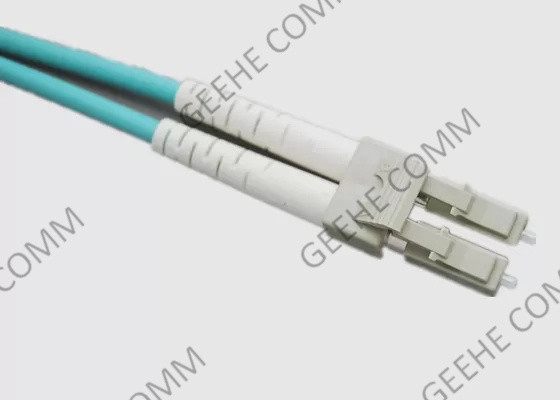

3M PVC (OFNR) Aqua Jacket OS2 Duplex Single-Mode Fiber Patch Cord da LC a LC
1.Fibra patch cord Introduzione di base:
Un cavo di patch in fibra OS1 LC-LC 3 Meter LSZH è conforme alle norme TIA/EIA 492AAAA e IEC60793-2-10 A1b e alle specifiche RoHS.
I cordoni a fibra duplex OS2 mono-modo LC-LC funzionano a -20 °C a +70 °C e hanno un raggio minimo di piegatura di 5,0 cm e un raggio minimo di piegatura a lungo termine di 3 cm.
I cordoni di patch LC a LC sono comunemente utilizzati in applicazioni passive (GPON, FTTX e LAN) - i connettori duplex LC sono collegati con una clip di plastica, facile da rimuovere nel caso in cui si debba separare i connettori,Sono disponibili molti tipi di cavi e connettori.
2. Cordone di patch in fibra ottica da LC a LC Benefici e caratteristiche:
-- Risponde alle specifiche di Telecordia-GR-326-CORE
-- bassa perdita di inserimento e riflessione della schiena ultra bassa
-- Disponibili cavi a fibra, cavi a fibra ottica, SM & MM
-- Configurazioni standard e personalizzate
-- Servizio OEM con esperienza di 15 anni, campioni gratuiti sono disponibili
--100% di inserimento, perdita di ritorno, finitura e ispezione delle interferenze
3.Applicazioni di cordoni a fibra ottica:
-- Telecomunicazioni
-- CATV
-- LAN e WAN
-- Rete
-- banda larga
-- FTTP
4.Parametri delle specifiche e della tecnologia
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Cordone di fibra da LC a LC Specifica e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6.LC a LC Informazioni per l'ordine del cordone di patch:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX:OFC-D-LA-LA-09-1-1.0
7Come scegliere i cordoni di fibra?
1) Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Scegliere il giusto tipo di giacca per cavi (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Scegliere il tipo di verniciatura del connettore corretto (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
8- Perché Geehe?
-- I clienti possono ottenere qualità e servizi soddisfacenti con prezzi competitivi e consegna puntuale
- Risposta rapida per qualsiasi domanda e richiesta nel minor tempo possibile.
-- Prodotti direttamente dalla fabbrica, riducendo i costi e risparmiando tempo
-- Sono disponibili campioni gratuiti e progetti completi
-- 24 ore su 24, 7 giorni su 7 in attesa con il team di assistenza
-- Rapporti di analisi di marketing possono essere condivisi
-15 anni di esperienza di collaborazione con marchi famosi
-- controllo della qualità dalle materie prime e controllo dell'intero processo produttivo
