Dettagli:
|
| Nome del modello: | 1M Fibre Patch Cable da LC a SC | Materiale della guaina: | LSZH PVC |
|---|---|---|---|
| Lunghezza del cavo: | 1m o su misura | Numero di fibre: | 2 |
| Resistenza alla trazione (N): | ≥55 | Diametro del cavo: | 0.9mm, 2mm o 3mm |
| Colore: | Giallo | Materiale della giacca: | PVC, colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Lato A - connettore 1: | LC DUPLEX (maschio) | Lato B - connettore 1: | SC DUPLEX (maschio) |
| Evidenziare: | Sc di 1m al cavo di toppa di singolo modo di lc,Sc di 1M Duplex al cavo di toppa della fibra di lc,1m lc duplex al cavo di toppa della fibra dello Sc |
||

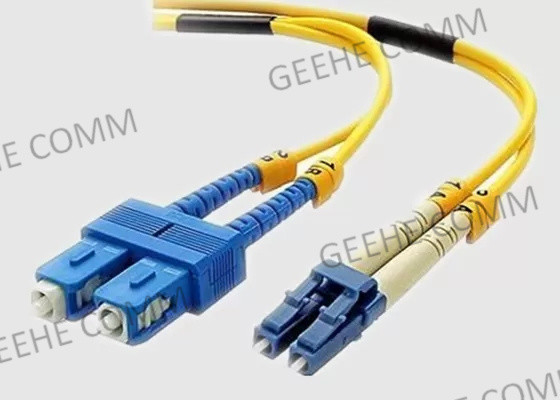

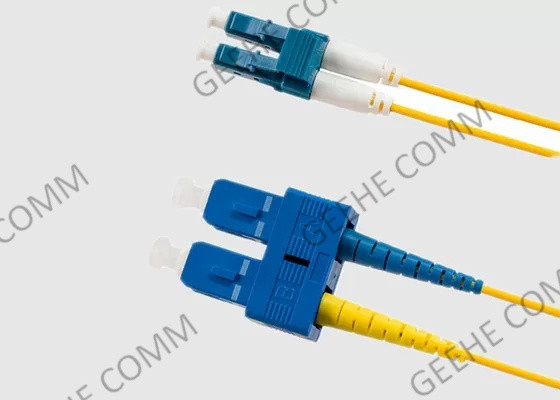

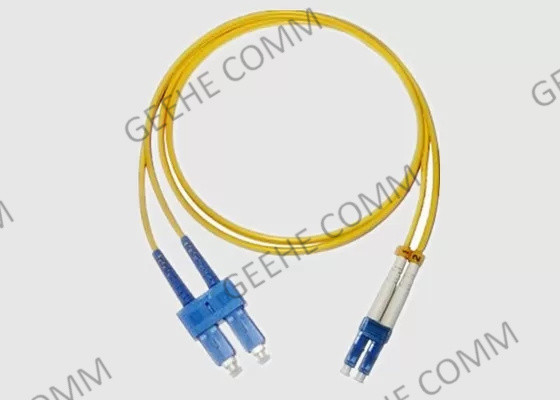

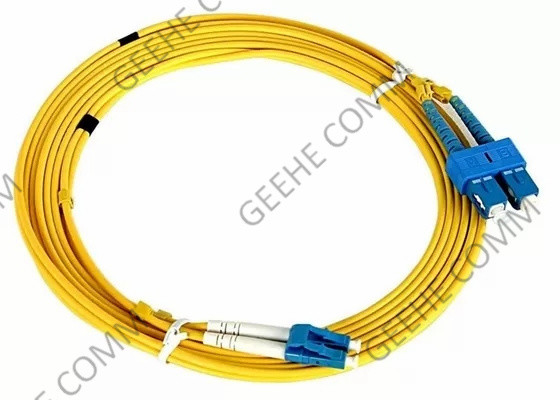

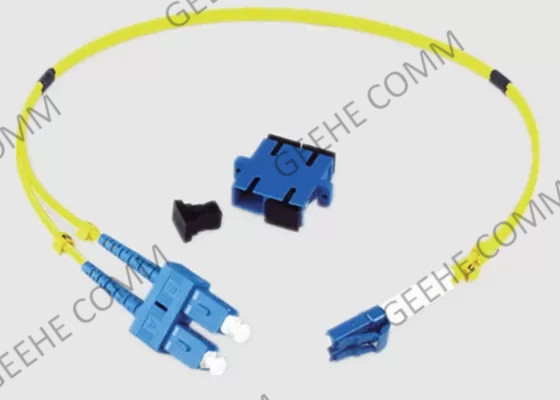

Garanzia a vita Zipcord Riser Duplex Single Mode 1M Fiber Patch Cable LC To SC
1- Introduzione di base:
Il cavo di patch LC-SC a fibra ottica duplex monomodo da 1 metro di Geehe è realizzato in fibra di zip cord.OFNR classificato.La fibra mono-modo duplex è più comunemente utilizzata nelle applicazioni LAN.
Ciascun cavo di ricambio in fibra LC-SC mono-modo Duplex 9/125 (OS1) è testato individualmente e certificato entro i limiti di perdita di inserimento ottico accettabili per una compatibilità garantita e un'affidabilità del 100%.
2. Benefici e caratteristiche del cordone di patch da LC a SC:
3. Applicazioni del cordone di fibra ottica:
Utilizzo in applicazioni Gigabit Ethernet e Fiber Channel soluzione ideale per applicazioni di dati che richiedono sistemi a banda larga di trasmissione dati ad alta velocità, amplificatori ottici, amplificatore EDFA&Raman,Sensore a fibra, ecc.
4. Specifica e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550,980 o 1060,850,780 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Specifica del connettore LC&SC e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Informazioni per l' ordinazione del cordone di patch:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX: OFC-D-LA-LA-09-0-1.0
7Come scegliere i cordoni di fibra?
1)Modo del cavo a fibra: singolo o multimoda
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2)Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Scegliere il giusto tipo di giacca per cavi (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Tipo di connettore: LC, SC, ST o altri
Ci sono molti tipi di connettori utilizzati nei cavi a fibra come LC, SC, ST, MTP o MPO elencati in questo articolo Quanti tipi di connettori a fibra conosci?C'è un nuovo tipo di connettore chiamato connettore MDC, che consente la più alta densità di connettori possibile, offrendo un vantaggio di 3 volte rispetto a un connettore LC standard.Quindi è meglio che tu confermi il tipo di interfaccia dei dispositivi che stai usando la prima volta.
5) Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
8. Metodi di imballaggio
Cable di ricambio in fibra mono-modo duplex da 1 metro, LC/SC
