Dettagli:
|
| Nome di modulo: | WDM nelle comunicazioni ottiche | tipo di porta: | 2×4 |
|---|---|---|---|
| Tipo della fibra: | Fibra del panda di PM | Rivestimento: | 250um o 900nm o altri |
| Connettori: | Con i connettori di LC upc | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980 o PM1550 | Manica di opzione: | 4, 8, 16, 18 canali |
| Lunghezza d'onda di funzionamento: | 980~1620 nanometro | Pacchetto: | Mini pacchetto, pacchetto del modulo, pacchetto della pagina |
| Evidenziare: | WDM a fibra ottica 1480nm,modulo di WDM 1480nm,multiplexor di divisione dell'onda 1480nm |
||

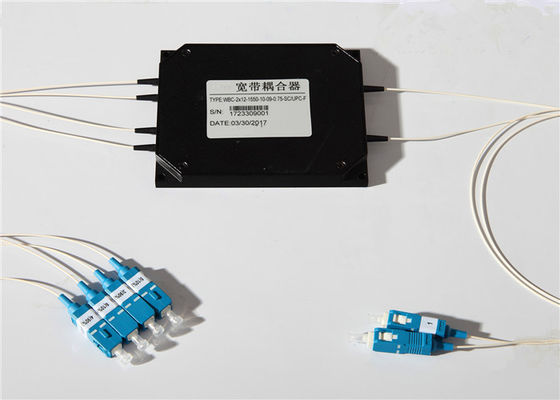

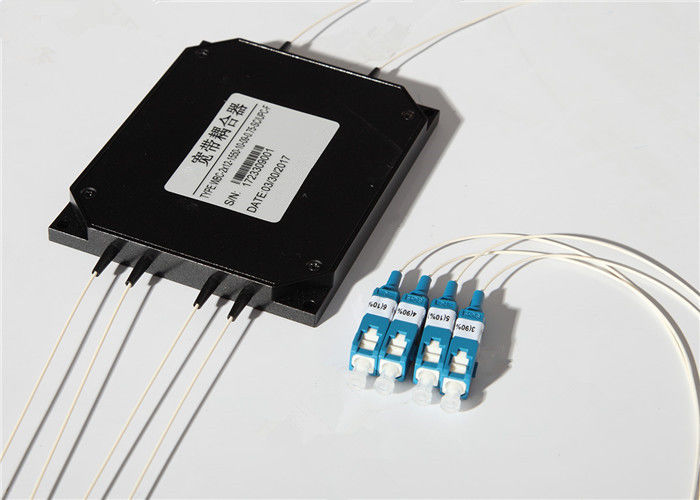

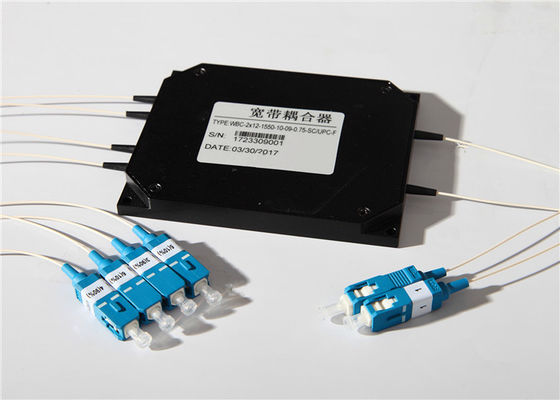

L'alto fan fuori 1480/1550nm del × 4 di direzionalità 2 ha fuso il modulo di WDM con il connettore di LC
Informazioni di base:
2 del × 4 del fan l'accoppiatore fuso del singolo modo fuori è costruito usando la tecnologia biconica fusa della conicità (FBT). Può essere usato per spaccare il segnale in ingresso ai vari rapporti con perdita di inserzione bassa.
Potete scegliere due tipi principali di moduli fusi di WDM: Il WDM fuso utilizzato in amplificatori di fibra ottica, quale 980/1550nm, 1480/1550nm, 980/1060nm ha fuso il WDM; Modulo fuso di WDM utilizzato nei sistemi di CWDM o bidirezionali delle comunicazioni ottiche, quale il modulo di WDM 1310/1550nm.
I connettori sono disponibili: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC ecc.
WDM Benefit&Features di FBT:
* vario rapporto di coppia
* alto isolamento di Manica
* alte uniformità ed affidabilità
* inserzione e attenuazione di riflessione basse
* particolarmente stabile ed affidabile
* La personalizzazione ha sostenuto
Certificazione e conformità:
* GR-1209-CORE Requisiti delle componenti ottiche passive
* GR-1221-CORE Requisiti di assicurazione di affidabilità delle componenti ottiche passive
* GR-326-CORE Requisiti delle assemblee di saltatori monomodali della sabbia dei connettori ottici
* TIA-604 Norma a fibra ottica di interpretability del connettore
* ROHS Direttiva sulla restrizione delle sostanze pericolose
Applicazioni di WDM:
* FTTX
* reti ottiche passive (PON)
* Digital, video sistemi ibridi
* collegamenti di CATV & sensori della fibra
* telecomunicazione della lunga distanza
* distribuzioni di Access /PON
* LAN/WAN/Metro
* centro dati
Parametri di tecnologia di Specifications&:
| Tipo della fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda di funzionamento (nanometro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direzionalità (dB) | ≥55 | ||||||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||||||
* la specificazione di cui sopra sta escludendo il connettore
* l'altra specificazione può essere fatta sul cliente richiede
Informazioni di ordinazione:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalizzazione |
25:250μM Fiber fibra sciolta 20 di 09:900μM: cavo di 2mm 30: cavo di 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Nessun connettore |
: B: B C: C |
|||||
| Grado | Lunghezza d'onda di operazione | Tipo della fibra | Lunghezza della fibra | Tipo della treccia | Colleghi il tipo | Dimensione | ||||
Servizio di Comm di Wuhan Geehe:
-- Miglioramento continuo; accettazione delle sfide nuove
-- Creare e nuovi processi innovare i nuovi prodotti a favore dei nostri clienti
-- Uso efficiente di tutti i modi del trasporto e volte tanto di transito
-- Maggior visibilità ed informazioni in tempo reale
-- Campioni liberi per provare
-- Ispezione di fabbrica, anche accettare i terzi per ispezionare
-- Volume d'affari veloce degli ordini e del termine di consegna promesso
-- Pacchetto sicuro e leggero
-- 24/7 dopo servizio per i clienti da ogni parte del mondo
Persona di contatto: Ms. Yu Ying
Telefono: +86 15727094728
