Dettagli:
|
| Nome di modulo: | WDM nelle comunicazioni ottiche | tipo di porta: | 1×2 |
|---|---|---|---|
| Tipo della fibra: | Fibra del panda di PM | Rivestimento: | 250um o 900nm o altri |
| Connettori: | Con i connettori di LC upc | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980 o PM1550 | Manica di opzione: | 4, 8, 16, 18 canali |
| Lunghezza d'onda di funzionamento: | 980~1620 nanometro | Pacchetto: | Mini pacchetto, pacchetto del modulo, pacchetto della pagina |
| Evidenziare: | Accoppiatore di WDM 1×2,accoppiatore di WDM 1550nm,multiplexor di wdm 1550nm |
||

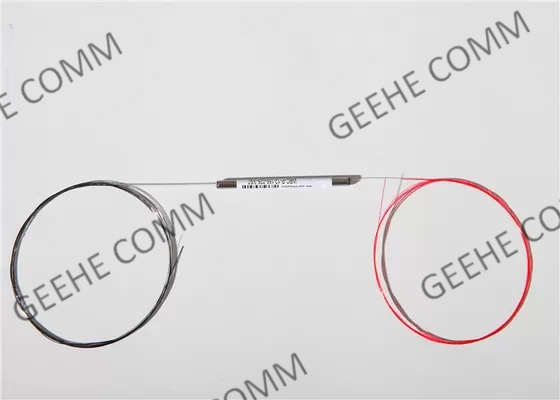

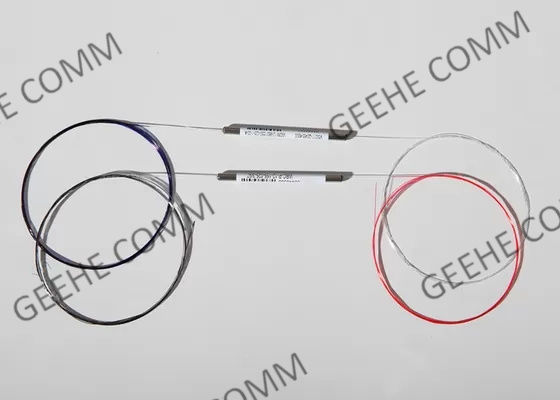

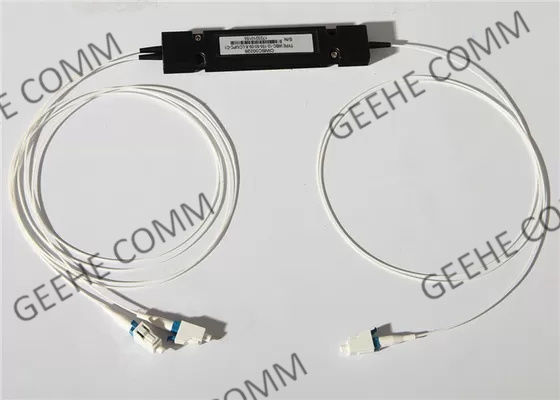

Accoppiatore fuso di WDM della fibra della fibra 1× 2 di singolo modo 1310/1550nm PM di alto potere
Informazioni di base:
L'accoppiatore di WDM, anche conosciuto come un accoppiatore o una combinatrice di lunghezza d'onda/separatore lunghezza d'onda-dipendenti, è ad una componente ottica passiva basata fondere fibra in cui due input alle lunghezze d'onda 1310nm e 1550nm dalle due porte d'ingresso si combinano ad un porto di uscita. D'altra parte, se questi due segnali sono iniettati nella stessa porta d'ingresso, separerebbero fuori alle due uscite.
Questo multiplexor monomodale di divisione di lunghezza d'onda associazione 1310/1550nm, 1480/1550nm, 1X2, o 2X2 (di WDM) o luce separata alle lunghezze d'onda differenti. Offrono la perdita di inserzione molto bassa, la dipendenza bassa di polarizzazione, l'alto isolamento e la stabilità ambientale eccellente. Queste componenti sono state utilizzate estesamente nelle reti di EDFA, di CATV, di WDM e nella strumentazione di fibre ottiche.
WDM Benefit&Features di FBT:
Certificazione e conformità:
* GR-1209-CORE Requisiti delle componenti ottiche passive
* GR-1221-CORE Requisiti di assicurazione di affidabilità delle componenti ottiche passive
* GR-326-CORE Requisiti delle assemblee di saltatori monomodali della sabbia dei connettori ottici
* TIA-604 Norma a fibra ottica di interpretability del connettore
* ROHS Direttiva sulla restrizione delle sostanze pericolose
Applicazioni di WDM:
* FTTX
* reti ottiche passive (PON)
* Digital, video sistemi ibridi
* collegamenti di CATV & sensori della fibra
* telecomunicazione della lunga distanza
* distribuzioni di Access /PON
* LAN/WAN/Metro
Parametri di tecnologia di Specifications&:
| Tipo della fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda di funzionamento (nanometro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direzionalità (dB) | ≥55 | ||||||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||||||
* la specificazione di cui sopra sta escludendo il connettore
* l'altra specificazione può essere fatta sul cliente richiede
Informazioni di ordinazione:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalizzazione |
25:250μM Fiber fibra sciolta 20 di 09:900μM: cavo di 2mm 30: cavo di 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Nessun connettore |
: B: B C: C |
|||||
| Grado | Lunghezza d'onda di operazione | Tipo della fibra | Lunghezza della fibra | Tipo della treccia | Colleghi il tipo | Dimensione | ||||
