Dettagli:
|
| Nome di modulo: | Accoppiatori fusi del modulo di WDM | Configurazione del porto: | 1 x 2 |
|---|---|---|---|
| Lunghezza d'onda del centro: | 1550nm | Larghezza di banda: | ±20nm |
| Rapporto di estinzione di polarizzazione: | ≥ 17dB | Tipo della fibra: | Fibra del panda di PM tutti i porti o fibra di MP |
| Porto comune del passaggio: | PM980 o PM1550 | Manica di opzione: | 4, 8, 16, 18 canali |
| Lunghezza d'onda di funzionamento: | 980~1620 nanometro | Pacchetto: | Mini pacchetto, pacchetto del modulo, pacchetto della pagina |
| Evidenziare: | accoppiatore della fibra di 155nm pm,50/50 di accoppiatore della fibra di pm,accoppiatore di mantenimento di polarizzazione 155nm |
||

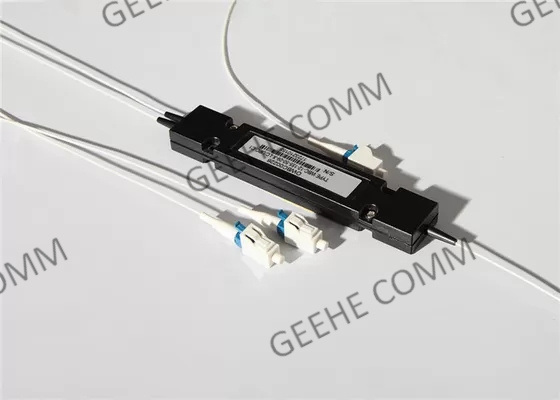

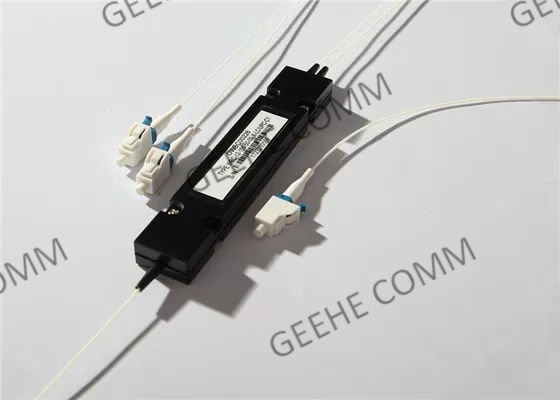

Accoppiatore di mantenimento del filtrante di polarizzazione di singolo modo 1×2 155nm di 50:50
Informazioni di base:
L'associazione di mantenimento degli accoppiatori di polarizzazione (PMC) o ha spaccato la luce ricevuta e mantiene i loro stati di polarizzazione ai porti di uscita.
Due tipi di accoppiatori di PM sono disponibili, le subcomponenti micro-ottiche hanno basato o il PM ha fuso a base di fibre. Gli accoppiatori di PM hanno lunghezze d'onda centrali a 1310nm, a 1550nm, o a 1064nm. I loro rapporti di coppia possono essere specificati con alta precisione. Due configurazioni, 1x2 o 2x2, sono disponibili.
Razione dimantenimento di spaccatura del filtro di Geehe: 1:99,2: 98,5:95,10: 90,50:50,1: 99,2:98,5: 95,10:90,50: 50.
WDM Benefit&Features di FBT:
Certificazione e conformità:
GR-1209-CORE Requisiti delle componenti ottiche passive
GR-1221-CORE Requisiti di assicurazione di affidabilità delle componenti ottiche passive
GR-326-CORE Requisiti delle assemblee di saltatori monomodali della sabbia dei connettori ottici
TIA-604 Norma a fibra ottica di interpretability del connettore
ROHS Direttiva sulla restrizione delle sostanze pericolose
Applicazioni di WDM:
-- FTTX
-- Reti ottiche passive (PON)
-- Digital, video sistemi ibridi
-- Collegamenti di CATV & sensori della fibra
-- Telecomunicazione della lunga distanza
-- Distribuzioni di Access /PON
Parametri di tecnologia di Specifications&:
| Parametro | P | ||||||||||
| Lunghezza d'onda di funzionamento | 1480/1550nm | ||||||||||
| Perdita di inserzione (massimo) (dB) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0.8 | 18/0.8 | 14.2/0.9 | 11.2/1.1 | 3,6 | 22/1.0 | 18.5/1.0 | 14.8/1.1 | 11.8/1.3 | 4,0 | ||
| Max.Uniformity (dB) | 0,8 | ||||||||||
| Rapporto di Mini.Extinction (dB) | 20 | 18 | |||||||||
| Attenuazione di riflessione ottica (dB) | ≥50 | ||||||||||
| Trattamento di potere (Mw) | 500 | ||||||||||
| Temperatura di funzionamento (℃) | -10~+75 | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85 | ||||||||||
| Tipo della fibra | PM Panda Fiber | ||||||||||
| Dimensioni del pacchetto (millimetri) | Φ3 x L35 O Φ3 x L48 | ||||||||||
* la specificazione di cui sopra sta escludendo il connettore
* l'altra specificazione può essere fatta sul cliente richiede
Informazioni di ordinazione:
| PMC | - X | - X2 | - XX | - XX | - X | - XX | - XX | X |
| P: Premio : Grado A X: A richiesta |
12:1x2 22:2x2 |
55:1550nm xx: a richiesta |
01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: a richiesta |
fibra sciolta di 25:250μM Fiber 09:900μM 光缆 di 20:2mm 光缆 di 30:3mm |
Sc: SC/UPC SA: SC/APC 00: nessun connettore | : B: B C: C |
|
| Grado | Numero di porta | Lunghezza d'onda di funzionamento | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Colleghi il tipo | Dimensione |
Servizio di Comm di Wuhan Geehe:
-- Miglioramento continuo; accettazione delle sfide nuove
-- Creare e nuovi processi innovare i nuovi prodotti a favore dei nostri clienti
-- Uso efficiente di tutti i modi del trasporto e volte tanto di transito
-- Maggior visibilità ed informazioni in tempo reale
-- Ispezione di fabbrica, anche accettare i terzi per ispezionare
-- Volume d'affari veloce degli ordini e del termine di consegna promesso
-- Pacchetto sicuro e leggero
-- Dopo servizio per tutti i prodotti, 24/7 online
