Dettagli:
|
| nome di modulo: | Accoppiatore WDM in fibra ottica | Tipo di porta: | 1 x 2 (1 x N, Opzionale) |
|---|---|---|---|
| Tipo di fibra: | Fibra PM Panda | Giubbotto: | 250um o 900nm o altri |
| Connettore: | con o senza connettore opzionale | Lunghezza della treccia: | 1m o su misura |
| Porto comune del passaggio: | PM980 o PM1550 | Manica di opzione: | 4, 8, 16, 18 canali |
| Lunghezza d'onda operativa: | 980~1550 nm | ||
| Evidenziare: | accoppiatore a fibra ottica di WDM di 1x N,Mini accoppiatore a fibra ottica di WDM 1x4,Accoppiatore di WDM di Mini Type Fiber Optic |
||

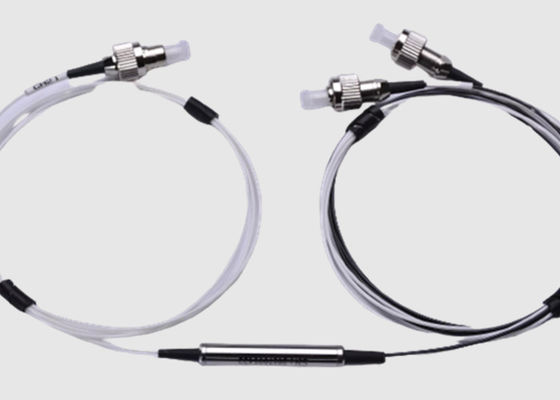

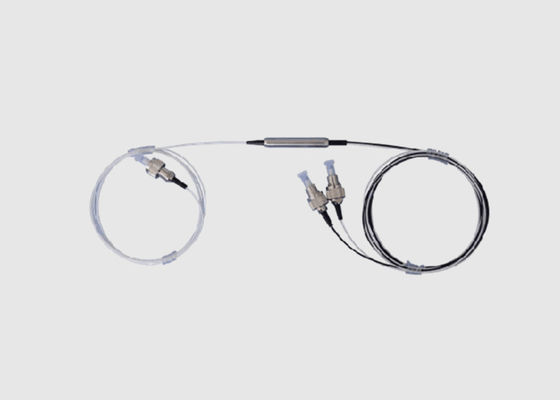

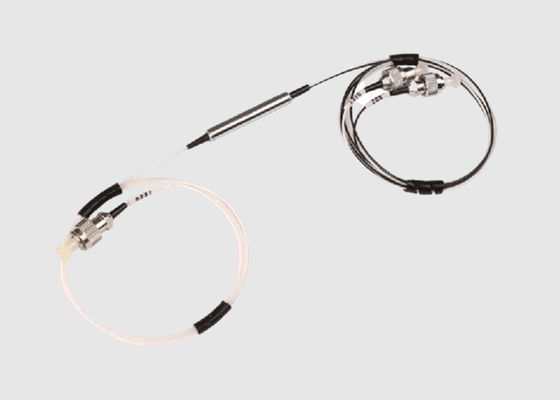

Accoppiatore WDM in fibra ottica Mini Tipo ad alta affidabilità 0,9 mm 1x N
Informazioni sul prodotto:
WDM è l'abbreviazione di Wavelength-Division Multiplexing ed è ora una delle tecnologie più utilizzate per i sistemi di comunicazione ottica ad alta capacità.
Il modulo WDM sta espandendo la larghezza di banda delle reti Metro/Access. I moduli CWDM a 4 e 8 canali si basano su dispositivi multiplexer a divisione di lunghezza d'onda. T
WDM è ampiamente utilizzato per le telecomunicazioni a lunga distanza, le distribuzioni Access/PON, le reti CATV.
Vantaggi e caratteristiche WDM:
Applicazioni WDM:
Specifiche e parametri tecnologici:
| Tipo di fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda operativa (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda operativa (nm) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | A | P | A | P | A | P | A | |
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direttività (dB) | ≥55 | ||||||||
| Temperatura di esercizio (℃) | -40 ~ +85 | ||||||||
* La specifica sopra indicata esclude il connettore
* Altre specifiche possono essere realizzate su richiesta del cliente
Informazioni per l'ordine:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:personalizzazione |
25:250μM Fiber 09:900μM loose Fiber 20: 2mm cable 30: 3mm cable |
SC:SC/UPC SA:SC/APC ...... 00:Nessun connettore |
A: A B: B C:C |
|||||
| Grado | Lunghezza d'onda operativa | Tipo di fibra | Lunghezza della fibra | Tipo di pigtail | Tipo di connettore | Dimensione | ||||
