Dettagli:
|
| Nome di modulo: | Accoppiatore ottico di WDM con il connettore dello Sc | tipo di porta: | 1×48 |
|---|---|---|---|
| Tipo della fibra: | Fibra del panda di PM | Rivestimento: | 250um o 900nm o altri |
| Connettori: | Con i connettori di LC upc | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980 o PM1550 | Manica di opzione: | 4, 8, 16, 18 canali |
| Lunghezza d'onda di funzionamento: | 980~1620 nanometro | Pacchetto: | Mini pacchetto, pacchetto del modulo, pacchetto della pagina |
| Evidenziare: | Accoppiatore a fibra ottica misto di WDM,WDM a fibra ottica con il connettore dello Sc,Accoppiatore a fibra ottica di WDM dello SGS |
||

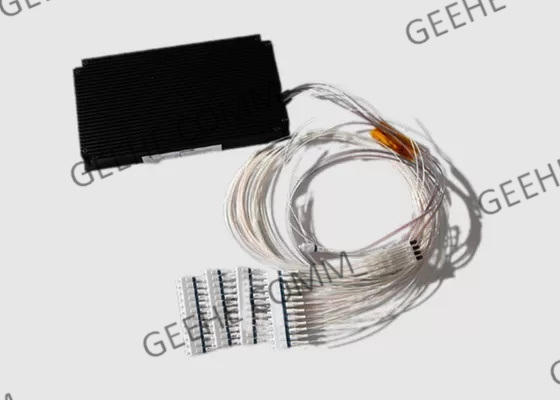

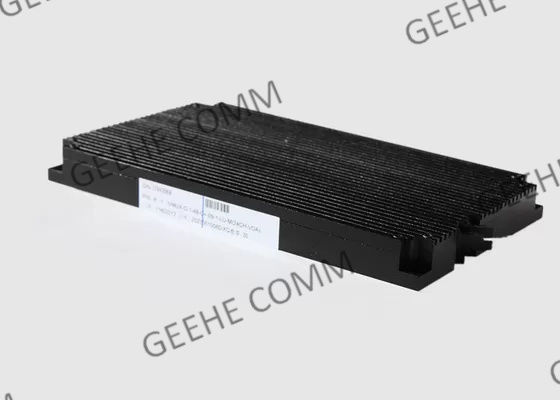

Lo SGS ha approvato l'accoppiatore ottico misto di WDM del ricevitore di EFDA con il connettore dello Sc
Informazioni di base:
Il fan fuori ha fuso l'accoppiatore è costruito usando la tecnologia biconica fusa della conicità (FBT). Può essere usato per spaccare il segnale in ingresso ai vari rapporti con perdita di inserzione bassa.
Moduli fusi di WDM: Il WDM fuso utilizzato in amplificatori di fibra ottica, quale 980/1550nm, 1480/1550nm, 980/1060nm ha fuso il WDM;
Modulo fuso di WDM utilizzato nei sistemi di CWDM o bidirezionali delle comunicazioni ottiche, quale il modulo di WDM 1310/1550nm.

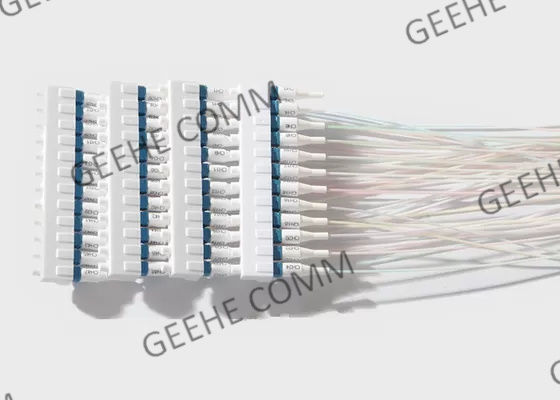

I connettori sono disponibili: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC ecc.
WDM Benefit&Features di FBT:
* alto isolamento di Manica
* alte uniformità ed affidabilità
* inserzione e attenuazione di riflessione basse
* particolarmente stabile ed affidabile
* pacchetto irregolare e in condizioni ambientali stabile
* La personalizzazione ha sostenuto
Certificazione e conformità:
* GR-1209-CORE Requisiti delle componenti ottiche passive
* GR-1221-CORE Requisiti di assicurazione di affidabilità delle componenti ottiche passive
* GR-326-CORE Requisiti delle assemblee di saltatori monomodali della sabbia dei connettori ottici
* TIA-604 Norma a fibra ottica di interpretability del connettore
* ROHS Direttiva sulla restrizione delle sostanze pericolose
Applicazioni di WDM:
* FTTX
* reti ottiche passive (PON)
* Digital, video sistemi ibridi
* collegamenti di CATV & sensori della fibra
* telecomunicazione della lunga distanza
* distribuzioni di Access /PON
* centro dati
Parametri di tecnologia di Specifications&:
| Tipo della fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda di funzionamento (nanometro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direzionalità (dB) | ≥55 | ||||||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||||||
* la specificazione di cui sopra sta escludendo il connettore
* l'altra specificazione può essere fatta sul cliente richiede
Informazioni di ordinazione:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalizzazione |
25:250μM Fiber fibra sciolta 20 di 09:900μM: cavo di 2mm 30: cavo di 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Nessun connettore |
: B: B C: C |
|||||
| Grado | Lunghezza d'onda di operazione | Tipo della fibra | Lunghezza della fibra | Tipo della treccia | Colleghi il tipo | Dimensione | ||||
