Dettagli:
|
| Nome di modulo: | Accoppiatore di WDM 1×2 | tipo di porta: | 1×2 |
|---|---|---|---|
| Tipo della fibra: | Fibra del panda di PM tutti i porti o fibra di MP | Rivestimento: | 250um o 900nm o altri |
| Connettori: | Con i connettori di LC UPC | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980, PM1310 o PM1550 | Manica di opzione: | 2, 4, 8, 16, 18, 36, 48 canali |
| Lunghezza d'onda di funzionamento: | 980~1620 nanometro | Pacchetto: | Pacchetto originale del cartone; Come requisito dei clienti |
| Evidenziare: | Accoppiatore a fibra ottica di WDM 1×2,WDM a fibra ottica 1310nm,accoppiatore a fibra ottica di WDM 1490nm |
||
Meno WDM doppio dell'accoppiatore di rapporto LC/UPC 1x2 Fbt del separatore della finestra di MOQ FTTH
Informazioni di base:

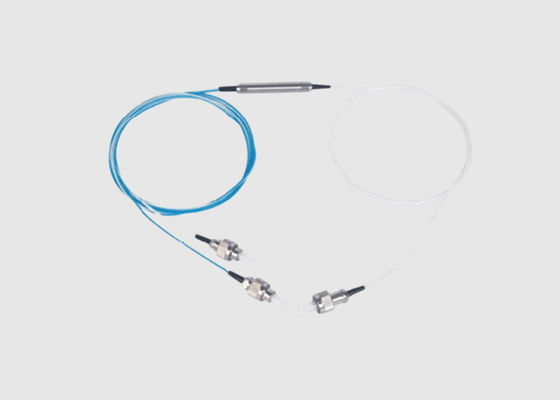

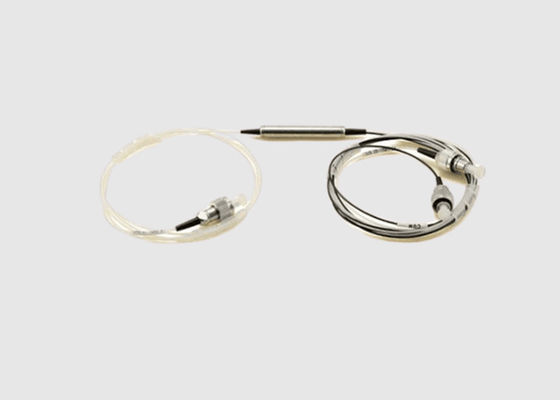

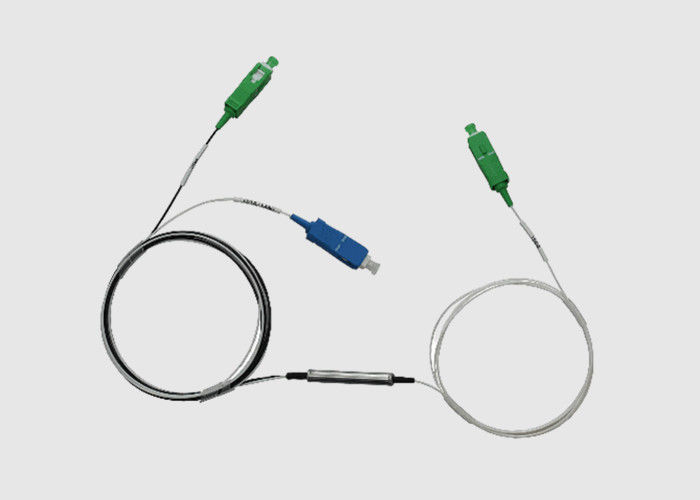

polarizzazione 1x2 (2x2) che mantiene l'accoppiatore fuso di WDM
1x2 PM ha fuso gli accoppiatori a fibra ottica permette che un singolo input della fibra sia tagliato in 2 uscite. La fibra del PANDA utilizzata in questi accoppiatori li permette di fornire un alto rapporto dell'estinzione per luce lanciata nell'asse lento della fibra.
Caratteristiche.
WDM Benefit&Features di FBT:
WDM Benefit&Features di FBT:
* requisiti di GR-1209-CORE delle componenti ottiche passive
* requisiti di assicurazione di affidabilità di GR-1221-CORE delle componenti ottiche passive
* requisiti di GR-326-CORE delle assemblee di saltatori monomodali della sabbia dei connettori ottici
* norma a fibra ottica di interpretability del connettore TIA-604
* direttiva di ROHS sulla restrizione delle sostanze pericolose
Applicazioni di WDM:
Parametri di tecnologia di Specifications&:
| Tipo della fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda di funzionamento (nanometro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direzionalità (dB) | ≥55 | ||||||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||||||
* la specificazione di cui sopra sta escludendo il connettore
* l'altra specificazione può essere fatta sul cliente richiede
Informazioni di ordinazione:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalizzazione |
25:250μM Fiber fibra sciolta 20 di 09:900μM: cavo di 2mm 30: cavo di 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Nessun connettore |
: B: B C: C |
|||||
| Grado | Lunghezza d'onda di operazione | Tipo della fibra | Lunghezza della fibra | Tipo della treccia | Colleghi il tipo | Dimensione | ||||
Tipo di cavo di WDM:
1. Le fibre monomodali permettono che l'un modo si propaghi.
2. le fibre miste sostengono la propagazione dei modi multipli.
3. la lunghezza d'onda è la gamma di lunghezze d'onda che il WDM azionerà dentro.
il gioco 4.Channel è la differenza del centro--centro nella frequenza fra i canali vicini. Duecento gigahertz corrispondono a .4 giochi di nanometro, 100 gigahertz corrispondono a .2 giochi di nanometro e 50 gigahertz corrispondono a .1 giochi di nanometro.
5. Il numero dei canali è il numero dei canali che il dispositivo deve inviare le informazioni. Questo numero può variare da 4 a 160 con i potenziamenti di progettazione che aggiungono più canali.
Pacchetto
Pacchetto originale del cartone;
Come requisito dei clienti.
Servizio di Comm di Wuhan Geehe:
-- Miglioramento continuo; accettazione delle sfide nuove
-- Creare e nuovi processi innovare i nuovi prodotti a favore dei nostri clienti
-- Campioni liberi per provare
-- Ispezione di fabbrica, anche accettare i terzi per ispezionare
-- Più giovane gruppo
Persona di contatto: Ms. Yu Ying
Telefono: +86 15727094728
