Dettagli:
|
| Nome del modello: | Sc di Jumper Patch Cord LC della fibra | Connettori: | LC/SC/ST/FC/LSH/MU/MTRJ |
|---|---|---|---|
| Polizione: | APC UPC, PC | Modalità fibra: | Doppia struttura |
| Diametro del cavo: | 0.9mm, 2.0mm, 3.0mm | Materiale per cavi: | PVC/LSZH/OFNR |
| Grado di fibra: | G.652.D | Colore della giacca: | Acqua |
| Lunghezza di cavo a fibre ottiche: | 1m, 2m, 3m, 5m, su misura | Requisiti della prova: | prova 3D di 100% |
| Evidenziare: | cavo di toppa di 50/125um Lc Lc Om3,cavi della toppa della fibra mista 10Gb,Cavo di toppa misto di Lc Lc Om3 |
||

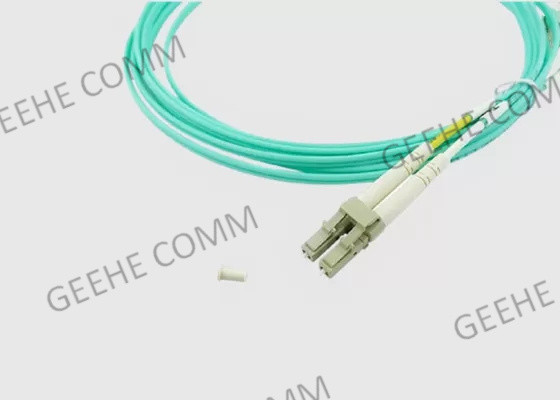

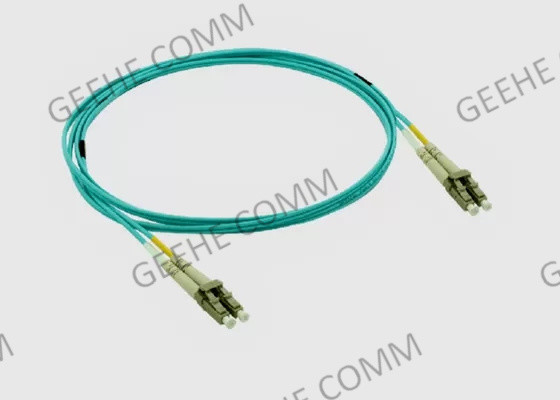

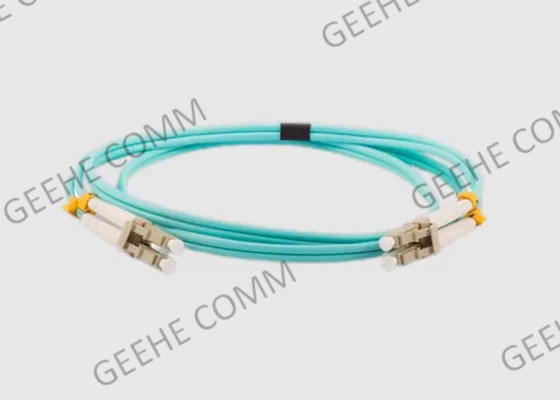

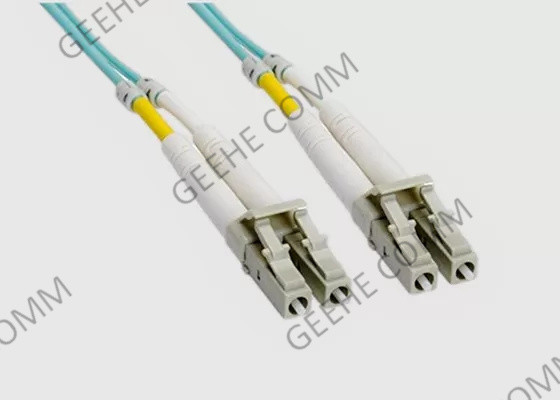

LC-LC Multimode OM3 50/125μm OFNR Cable di ricambio in fibra a 10 Gb
1Breve introduzione:
Per le applicazioni di fibra ottica ad alta intensità di dati, Geehe offre cavi in fibra ottica OM3 Multimode realizzati con la massima qualità.ottenere velocità fulminanti utilizzando il cavo a fibra laser ottimizzato 10 Gig.
I cavi in fibra ottica OM3 sono costruiti utilizzando la fibra J-Fiber,fornendo prestazioni di perdita di curvatura superiori in prestazioni di larghezza di banda elevata conformi allo standard OM3 per velocità di trasmissione Ethernet di 10 Gb/sCon questa tecnologia di fibra superiore, potete essere sicuri di aspettarvi prestazioni affidabili per i vostri sistemi di gestione dei cavi compatti nelle applicazioni avanzate dei data center.
2. Cordone di patch in fibra ottica da LC a LC Benefici e caratteristiche:
3. Applicazioni del cordone di fibra ottica:
4. Specificazioni e parametri tecnologici
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Cordone di fibra da LC a LC Specifica e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Informazioni per l'ordine dei connettori LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX:OFC-D-LA-LA-09-1-1.0
7Informazioni per l'ordine del connettore SC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP:LC/PC | SA:LC/APC SC:LC:UPC SP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
8Servizio:
-- Miglioramento continuo; accettare nuove sfide
-- Innovare nuovi processi e creare nuovi prodotti a beneficio dei nostri clienti
-- campioni gratuiti per il controllo
-- Ispezione di fabbrica, accetta anche l'ispezione di terze parti
-- Gruppo più giovane con un lavoro efficiente
