Dettagli:
|
| Nome del modello: | Saltatore a fibra ottica di ST-ST | Materiale della guaina: | Colonna montante di OFNR |
|---|---|---|---|
| Lunghezza del cavo: | 5m o Customerized | Modo di propagazione: | Multi modo, singolo modo |
| Resistenza alla trazione (N): | ≥55 | Diametro del cavo: | 0.9mm, 2mm o 3mm |
| Collegamento: | St alla st | Tipo del Fine-fronte: | UPC, PC, APC |
| Colore della giacca: | Giallo o Customerized | Norme: | Il centro di Telcordia GR-326- |
| Evidenziare: | St UPC al saltatore a fibra ottica della st UPC,St di singolo modo al cavo a fibre ottiche della st,ST-ST Jumper Cable a fibra ottica |
||
Cable in fibra ottica a modalità singola 62.5/125 ST-ST Jumper per data center
1- Introduzione di base:
ST UPC a ST UPC cordone di patch in fibra ottica viene utilizzato per collegare le apparecchiature in fibra ottica alle apparecchiature o il pannello di patch alle apparecchiature.Comprende un cavo di patch terminato da connettori a fibra ottica ST alle due estremità. Sono disponibili sia i tipi simplex che i duplex con supporto per i tipi di fibra ottica single-mode e multimode.
Cavi di fibra ST a STSono tutti testati per la funzionalità al 100% e garantiti compatibili per prestazioni di rete eccezionali. offriamo cordoni di patch, jumper a fibra e cavi a fibra fino a 50 metri di lunghezza.
2. ST a ST Patch Cord Benefici e caratteristiche:
1) campione gratuito di cavo di patch in fibra ottica ST/UPC

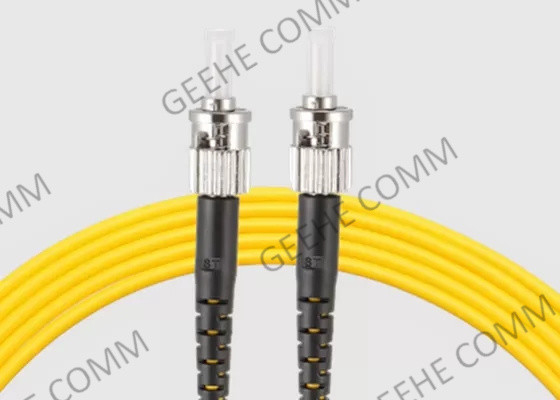

2) Testa di giunzione in metallo, ferrule in ceramica, ST-ST
3) Altezza sferica della fibra: -90 nm, +50 nm
4) Controllo e collaudo della qualità al 100%
5) Galta durata e intercambiabilità
6) Vari tipi di connettori disponibili
7) Stabilità ad alte temperature
8) Diminuzione della perdita di inserzione e riflessione posteriore
3. Applicazioni del cordone di fibra ottica:
1) Comunicazioni in fibra ottica, video, LAN, sistemi CATV
2) Apparecchiature di rete ottica, apparecchiature di prova ottica
3) Modulo Pigtails, Multimedia, Premise
4) Installazioni di terminazione dei dispositivi attivi
4. Specifica e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. ST Specifica del connettore e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Il nostro servizio:
La selezione del cavo di patch è importante per il tipo di rete in fibra ottica su cui si sta lavorando.Un altro fattore da considerare è il tipo lucidato quando si utilizzano cavi monomodo.
Mentre la scelta del cordone è importante, è solo un pezzo della rete in fibra ottica da scegliere.
7. Tipo di connettore Abbreviazioni:
SC - un connettore in stile snap-in. noto per le sue eccellenti prestazioni. denominato connettore abbonato, connettore quadrato o connettore standard.
ST - un connettore di scelta molto popolare per le reti multimode.con una capacità di accensione superiore a 50 W,.
FC - è stato un tempo il tipo di connettore monomodo più popolare, ma ora viene tipicamente sostituito da connettori SC e LC.utilizzano un tipo di accoppiamento a vite da utilizzare in ambienti ad alta vibrazione e sono comunemente utilizzati per la datacom, telecomunicazioni, apparecchiature di misura e laser monomodo.
LC - un piccolo connettore a fattore di forma ̇ misura la metà delle dimensioni di un connettore SC. Questa è una scelta popolare per i cavi monomodo.o connettori locali, questi connettori snap-in sono tipicamente utilizzati per connessioni ad alta densità e sono compatibili con dispositivi plug-and-play come moduli SFP e ricevitori XFP.
