Dettagli:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Evidenziare: | 62.5/125 fibra Jumper Cable,OM1 fibra Jumper Cable,cavo di toppa duplex di 3m |
||

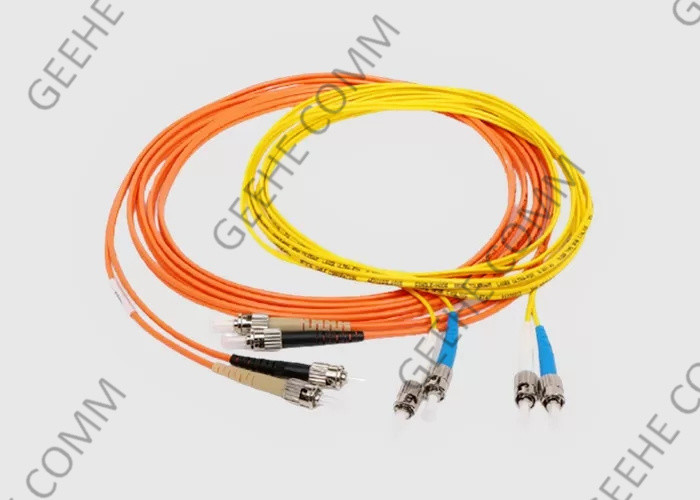

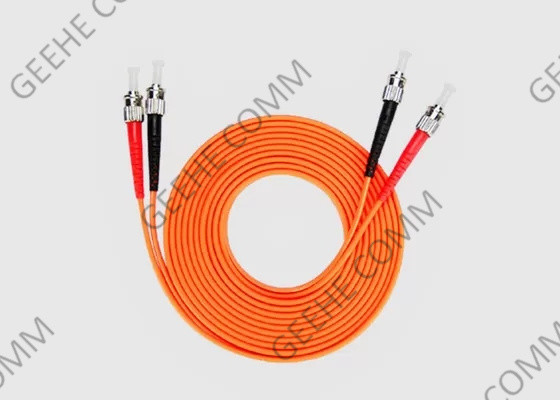

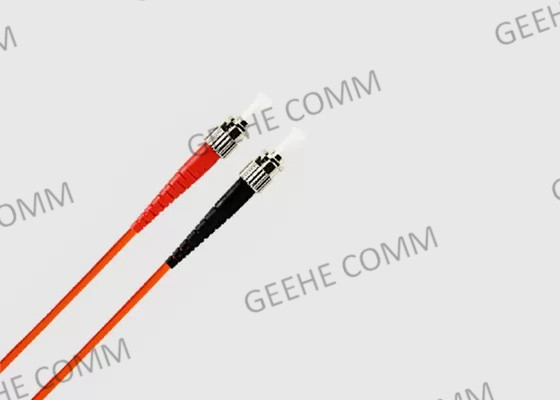

3 Meter Duplex 62.5/125 (OM1) ST a ST Fibre Jumper Cable
1- Introduzione di base:
La scelta di un cavo a fibra ottica può influenzare la velocità con cui i dati vengono trasmessi da un punto all'altro.
Geehe's ST to ST termination, questo cavo di fibra ottica di alta qualità è specificamente progettato per applicazioni Ethernet veloci, ATM e Gigabit Ethernet.I piccoli connettori LC soddisfano la necessità di una maggiore densità di porte sia nella sala telecomunicazioni che nell'area di lavoro e offrono il doppio della densità di porte dei connettori tradizionali a fibra SC e ST. Il connettore LC con il suo design di clip di chiusura in stile RJ è facile da collegare e staccare e dà a ciascuna connessione una maggiore durata nel resistere a tirature, sollecitazioni, intrappolamenti,e impatti durante l'installazione e la manutenzione del cablaggioIl connettore ST è dotato di un sistema di blocco a baionetta.
2. Benefici e caratteristiche del cordone da FC a FC:
3. Applicazioni del cordone di fibra ottica:
4. Specifica e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | ST/UPC,ST/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. ST Specifica del connettore e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Il nostro servizio:
La scelta del cavo di patch è importante per il tipo di rete in fibra ottica su cui si sta lavorando.Un altro fattore da considerare è il tipo lucidato quando si utilizzano cavi monomodo.
Mentre la scelta del cordone è importante, è solo un pezzo della rete in fibra ottica da scegliere.
8Come scegliere i cordoni di fibra?
1)Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi a fibra indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cavo di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)
3) Tipo di giubbotto per cavi destro (PVC/LSZH/OFNP/Panther)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Tipo di connettore: LC, SC, ST o altri
SC - un connettore in stile snap-in. noto per le sue eccellenti prestazioni. denominato connettore abbonato, connettore quadrato o connettore standard.
ST - un connettore di scelta molto popolare per le reti multimode.con una capacità di accensione superiore a 50 W,.
FC - è stato un tempo il tipo di connettore monomodo più popolare, ma ora viene tipicamente sostituito da connettori SC e LC.utilizzano un tipo di accoppiamento a vite da utilizzare in ambienti ad alta vibrazione e sono comunemente utilizzati per la datacom, telecomunicazioni, apparecchiature di misura e laser monomodo.
LC - un piccolo connettore a fattore di forma ̇ misura la metà delle dimensioni di un connettore SC. Questa è una scelta popolare per i cavi monomodo.o connettori locali, questi connettori snap-in sono tipicamente utilizzati per connessioni ad alta densità e sono compatibili con dispositivi plug-and-play come moduli SFP e ricevitori XFP.
5) Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno ugualmente bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
