Dettagli:
|
| Nome del modello: | Cavi di fibra E2000 a LC | Diametro del cavo: | 1.8mm, 2.0mm, 3.0mm |
|---|---|---|---|
| Conteggio delle fibre: | I 2 centri | Polizione: | UPC,APCM,PC |
| Materiale della giacca: | PVC/LSZH/OFNR | Lunghezza del cavo: | 1M, 2M, 3M… personalizzano |
| Dimensioni del cavo: | 3.0 mm | Colore della giacca: | Giallo |
| Tipo di fibra: | Singolo modo, misto | ||
| Evidenziare: | La toppa della fibra cabla E2000 a LC,cavi della toppa della fibra di 2m E2000/LC,Cavi semplici della toppa della fibra OS1 |
||

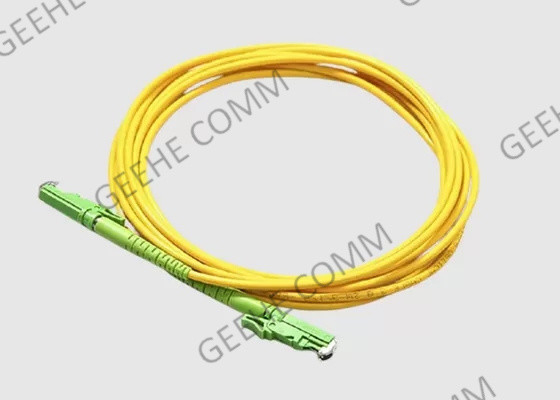

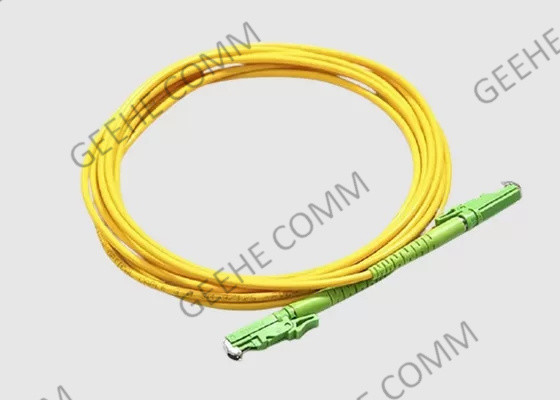

Modulo singolo OS1 Simplex 2 metri Cavi di fibra E2000 a LC
1. FibraCavi di patchIntroduzione:
Il cablaggio a fibra ottica è il mezzo di scelta per le lunghe distanze e le corse di cablaggio difficili.Questi cavi sono più sottili dei cavi a patch in rame e immune da EMI (interferenza elettromagnetica) rendendoli perfetti per le corse riser e cavi uplink.
Cavi di patch in fibra ottica multimoda e monomodo Cavi di patch in fibra ottica collegano pannelli di patch in fibra ottica e dispositivi di rete ad alta velocità.I cavi di patch complessi sono completamente testati per garantire prestazioni affidabili in applicazioni critiche.
Disponibile in cavo a fibra mono-modo e multimoda, simplex o duplex, e una varietà di connettori a fibra ottica standard.
2. FibraCavi di patch caratteristiche e vantaggi:
3. FibraCavi di patchApplicazione:
4. Specificazioni e parametri tecnologici
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Cordone per cerotti di fibra SC Specifica e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
*EX:OFC-D-LA-LA-09-1-1.0
6Informazioni su ordini:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP:LC/PC | SA:LC/APC SC:LC:UPC SP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
Persona di contatto: Ms. Yu Ying
Telefono: +86 15727094728
