Dettagli:
|
| Nome del modello: | Fibra di patch cord multimode | Diametro del cavo: | 2.0 mm |
|---|---|---|---|
| Conteggio delle fibre: | I 2 centri | Polizione: | C.U.P. |
| Materiale della giacca: | PVC/LSZH/OFNR | Lunghezza del cavo: | 1M, 2M, 3M… personalizzano |
| Colore della giacca: | giallo | Tipo di fibra: | 62.5/125 misti |
| Polarità: | Tipo A - incrocio di B (più comune per i cavi di toppa duplex) | ||
| Evidenziare: | Sc APC del cavo di toppa della fibra a Sc UPC,100M giallo Fiber Patch Cord,cavo di toppa della fibra di 2.0mm misto |
||

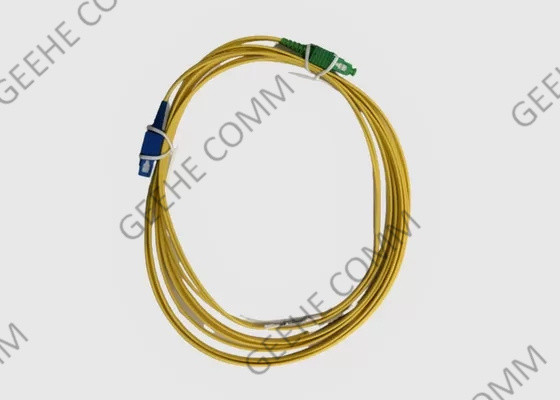

Fibra gialla 100M SC APC a SC UPC Fibra duplex Multimode
1.Fibra patch cord Introduzione di base:
Geehe offre un'ampia linea di cavi di patch in fibra ottica mono-modo duplex da SC/APC a SC/APC 9/125μm OS2 con molte scelte di lunghezza, materiale e diametro del cavo diversi.
I connettori utilizzano una lucidatura APC (Angled Physical Contact), che fornisce una perdita di ritorno più elevata rispetto ai connettori monomodo standard UPC (Ultra Physical Contact).I cavi di patch in fibra ottica APC monomodo sono comunemente utilizzati nelle apparecchiature portanti, telecomunicazioni, patch field e applicazioni CATV.Sono fabbricati con materiali di alta qualità e sono rigorosamente testati per la perdita di inserimento e ritorno per garantire prestazioni e qualità superiori, che è ideale per l'infrastruttura di cablaggio in fibra.
2.Fibra ottica patch cord SC a SC
3.DuplexSC per l'applicazione del cordone di patch SC:
4.Parametri delle specifiche e della tecnologia
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Cordone per cerotti di fibra SC Specifica e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
*EX:OFC-D-LA-LA-09-1-1.0
