Dettagli:
|
| Nome del modello: | Cordone di ripiego duplex da 2,0 mm | Conteggio delle fibre: | Doppia struttura |
|---|---|---|---|
| Tipo di fibra: | Modalità singola | Materiale della guaina: | OFNR Riser, LZSH |
| Connettori: | E2000 a FC | Lunghezza del cavo: | 0.5m/1m/1.5m o su misura |
| Endface del connettore: | PC/UPC/APC | Diametro del cavo: | 0.9/2.0/3.0/4.8/7.0 |
| Colore della fibra: | Giallo/arancio/acqua/rosso customerized | Ciclo di impatto: | 1500 |
| Evidenziare: | Cavo di toppa della fibra di singolo modo del duplex 2.0mm,9/125 di cavo di toppa della fibra di singolo modo OS2,Cavo di toppa della fibra di singolo modo E2000 |
||
Fibra ottica Jumper 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1- Fibra Patch Cord Introduzione di base:
I cavi monomodo in fibra ottica inviano un segnale luminoso alla volta e possono essere utilizzati per percorsi più lunghi rispetto ai multimodi perché hanno una maggiore resistenza all'attenuazione.
Il nucleo di un cavo a fibra ottica monomodo è di 9/125μ (microne).
I cavi di patch in fibra ottica monomodo possono supportare applicazioni Ethernet gigabit fino a 10 chilometri.

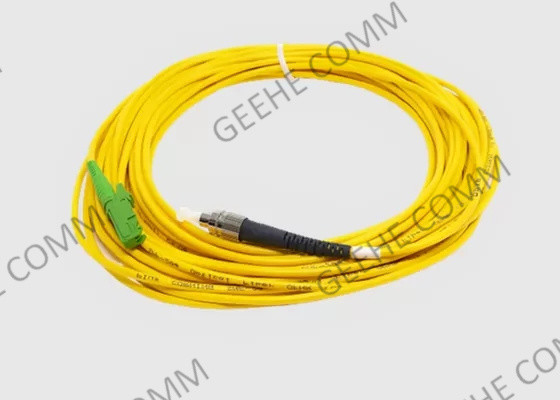

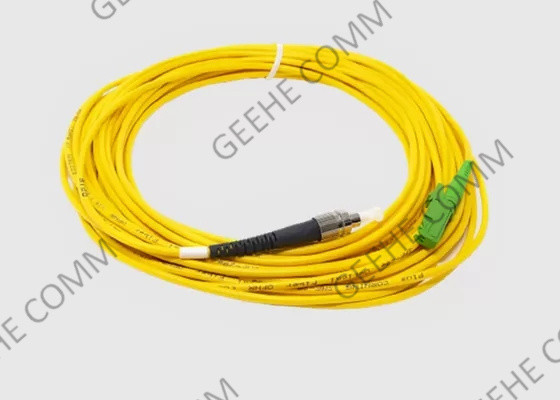

Connettori da FC/APC a E2000/APC
Cavo a fibra ottica singolo-modo
2. Fibra ottica Jumper Benefici e caratteristiche:
3. Applicazioni per i jumper in fibra ottica:
4. Specificazioni e parametri tecnologici
| Edilizia | |
| Numero di fibre | 2- Fibra rotonda |
| Classificazione della camicia via cavo | Plenum (OFNP) Alogen zero a basso fumo (LSZH) |
| Tipi di fibre | Modulo singolo: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipi di connettori | Duplex LC Uniboot |
| Colore della giacca | OS1/OS2: giallo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:verde calce |
| Proprietà fisiche | |
| Diametro esterno del cavo (OD) | 2.0 mm |
| Raggio di piegatura (min) | 40 mm |
| Durabilità dei connettori | 500 cicli |
| Radius di curvatura (min) | 20 mm (40 mm) |
| Proprietà ottiche | |
| Perdita di inserimento del connettore | MM: 0,15 dB max (IL ottimizzato) 0,10 dB max (IL ultra-basso) 0,25 dB max (IL ottimizzato) |
| SM: 0,25 dB max (IL ottimizzato) | |
| Perdita di ritorno del connettore | 26 dB min (MM) 55 dB min (SM) 65 dB min (SM/APC) |
| Proprietà ambientali | |
| Temperatura di stoccaggio e di trasporto | -40 °C-+70 °C |
| Temperatura di funzionamento e di installazione | -40 °C-+70 °C |
5Informazioni sull' ordinazione
| Codice | Tipo di fibra | Tipo di cavo | Materiale della giacca | Colore | Lunghezza (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Giallo | 1 |
| 4 | OM4 | AX2 | Rotondo 2,4 mm | R | OFNR | A | Acqua | 2 | |
| 7 | G.657A1 | P | OFNP | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informazioni sull'ordine
| Fine del connettore | Modalità | Configurazione del cavo | Colore del cavo | Diametro del cavo | Lunghezza del cavo (m) | ||||
| E2000 a FC | 9 | OS1/OS2 | D | Doppia struttura | Y | Giallo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Riser duplex | A | Acqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenum duplex | P | Bianco | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Opzioni disponibili
-- LC Opzioni di salto in fibra ottica personalizzate incluse.
-- LC/PC (contatto fisico) polacco
-- LC/UPC (Ultra Physical Contact)
-- Polito LC/APC (contatto fisico angolare)
Capo: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diametro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Colori della giacca: Acqua, arancio, verde, rosso, blu, grigio, nero, giallo
LC Multimode 62.5/125μm Fibra MMF (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM2 Fibra (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM3 10Gb Fibra ottimizzata laser (Fibra Corning)
I cavi LC Simplex o LC Duplex sono disponibili anche in colori opzionali.
LC Standard boot, LC 45° angolo boot, LC 90° angolo boot, o opzioni di boot corto.
Corning Fiber Optic Cable, o Fiber One Fiber.
Chiamateci oggi per parlare con uno dei nostri venditori qualificati per aiutarci a rispondere a qualsiasi domanda.
7Come scegliere i cordoni di fibra?
1) Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Tipo di giubbotto per cavi destro (PVC/LSZH/OFNP/Panther)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Tipo di connettore: LC, SC, ST o altri
Ci sono molti tipi di connettori utilizzati nei cavi a fibra come LC, SC, ST, MTP o MPO elencati in questo articolo Quanti tipi di connettori a fibra conosci?C'è un nuovo tipo di connettore chiamato connettore MDC, che consente la più alta densità di connettori possibile, offrendo un vantaggio di 3 volte rispetto a un connettore LC standard.Quindi è meglio che tu confermi il tipo di interfaccia dei dispositivi che stai usando la prima volta.
5) Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
8Geehe Fiber Patch Cord Workshop.
