Dettagli:
|
| Nome del modello: | Cavi a fibra e coda E2000 | Conteggio delle fibre: | Simplex |
|---|---|---|---|
| Tipo di fibra: | 10M 62.5/125 Ultima Single Mode 850nm Fibre Patch Cables Pigtail Ottico E2000 | Materiale della guaina: | Colonna montante di OFNR |
| Connettori: | E2000 | Lunghezza del cavo: | 0.5m/1m/1.5m o su misura |
| Endface del connettore: | PC/UPC/APC | Diametro del cavo: | 0.9/1.8/2.0/3.0/4.8/7.0 millimetri |
| Colore della fibra: | Giallo/arancio/acqua/rosso customerized | Ciclo di impatto: | 1500 |
| Evidenziare: | 62.5/125 cavi della toppa della fibra,Cavo di toppa del cavo a fibre ottiche E2000,Singola treccia ottica di modo 850nm |
||

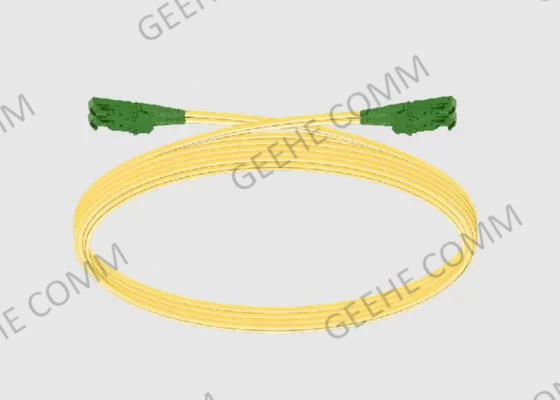

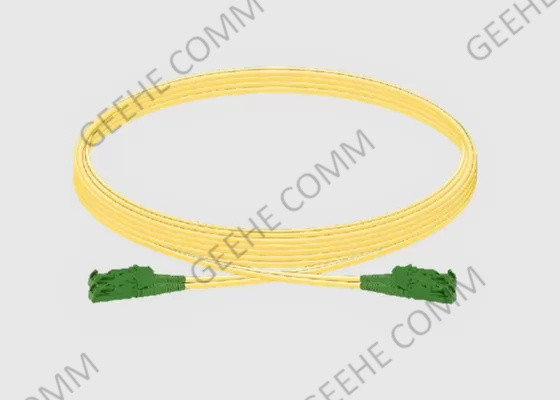

10M 62.5/125 Ultima Single Mode 850nm Fiber Patch Cables& Pigtails E2000
1- Fibra Patch Cord Introduzione di base:
I jumper a fibra sono la nostra linea più economica di cavi a fibra. Questi sono conservati in magazzino e spesso possono essere spediti nello stesso giorno.I saltatori a fibra sono riforniti in lunghezze da 1 a 30 metri..

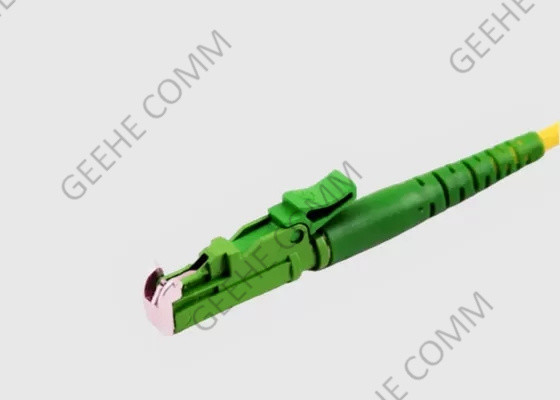

La serie di connettori E-2000 è uno dei pochi connettori in fibra ottica dotati di una persiana a molla che protegge completamente la ferrule dalla polvere e dai graffi.L'otturatore si chiude automaticamente quando il connettore è disattivato, bloccando le impurità che potrebbero in seguito portare a un guasto della rete, e bloccando i raggi laser potenzialmente dannosi.
I connettori a fibra E2000 e i relativi prodotti sono conformi alle norme IEC 61 754-15 e TIA/EIA 604-16. Forniamo il connettore, l'adattatore e i cavi E2000.
Il connettore a fibra ottica E2000 viene fornito con una lente per proteggere la ferrule da contaminanti esterni e impedire efficacemente alle radiazioni laser di causare danni al corpo umano.
2. Fibra ottica Jumper Benefici e caratteristiche:
Ferrule di alta qualità
Ferrule in ceramica selezionata, tecnologia di rettifica professionale, accoppiamento preciso della faccia finale della fibra; minore perdita di inserimento ≤ 0,15 dB, rendendo la trasmissione più stabile e la connessione più efficiente.
Performance dei parametri stabile
Il connettore a fibra ottica E2000 soddisfa l'ambiente di lavoro di -40 ~ 85 °C, con una media di oltre 500 ~ 1000 prove di inserimento e rimozione, con prestazioni stabili e qualità affidabile.
Rispetto delle norme internazionali
Il connettore a fibra ottica E2000 può soddisfare i requisiti di Telcordia GR 326 o IEC 61300-2; è conforme a RoHS, IEC 61754-15, IEC 61753-1 e altre norme.
3. Applicazioni per i jumper in fibra ottica:
4. Specificazioni e parametri tecnologici
| Edilizia | |
| Numero di fibre | 2- Fibra rotonda |
| Classificazione della camicia via cavo | Plenum (OFNP) Alogen zero a basso fumo (LSZH) |
| Tipi di fibre | Modulo singolo: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipi di connettori | Duplex LC Uniboot |
| Colore della giacca | OS1/OS2: giallo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:verde calce |
| Proprietà fisiche | |
| Diametro esterno del cavo (OD) | 2.0 mm |
| Raggio di piegatura (min) | 40 mm |
| Durabilità dei connettori | 500 cicli |
| Radius di curvatura (min) | 20 mm (40 mm) |
| Proprietà ottiche | |
| Perdita di inserimento del connettore | MM: 0,15 dB max (IL ottimizzato) 0,10 dB max (IL ultra-basso) 0,25 dB max (IL ottimizzato) |
| SM: 0,25 dB max (IL ottimizzato) | |
| Perdita di ritorno del connettore | 26 dB min (MM) 55 dB min (SM) 65 dB min (SM/APC) |
| Proprietà ambientali | |
| Temperatura di stoccaggio e di trasporto | -40 °C-+70 °C |
| Temperatura di funzionamento e di installazione | -40 °C-+70 °C |
5Informazioni sull' ordinazione
| Codice | Tipo di fibra | Tipo di cavo | Materiale della giacca | Colore | Lunghezza (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Giallo | 1 |
| 4 | OM4 | AX2 | Rotondo 2,4 mm | R | OFNR | A | Acqua | 2 | |
| 7 | G.657A1 | P | OFNP | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informazioni di ordinazione precedenti
| Fine del connettore | Modalità | Configurazione del cavo | Colore del cavo | Diametro del cavo | Lunghezza del cavo (m) | ||||
| Da E2000 a E2000 | 9 | OS1/OS2 | D | Doppia struttura | Y | Giallo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Riser duplex | A | Acqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenum duplex | P | Bianco | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Opzioni disponibili
-- LC Opzioni di salto in fibra ottica personalizzate incluse.
-- LC/PC (contatto fisico) polacco
-- LC/UPC (Ultra Physical Contact)
-- Polito LC/APC (contatto fisico angolare)
Capo: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diametro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Colori della giacca: Acqua, arancio, verde, rosso, blu, grigio, nero, giallo
LC Multimode 62.5/125μm Fibra MMF (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM2 Fibra (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM3 10Gb Fibra ottimizzata laser (Fibra Corning)
I cavi LC Simplex o LC Duplex sono disponibili anche in colori opzionali.
LC Standard boot, LC 45° angolo boot, LC 90° angolo boot, o opzioni di boot corto.
Corning Fiber Optic Cable, o Fiber One Fiber.
