Dettagli:
|
| Nome del modello: | Corde di patch monomodo SC-SC | Diametro del cavo: | 3.0 mm |
|---|---|---|---|
| Materiale per cavi: | PVC,OFNR | Polizione: | UPC, APC, PC |
| Grado del cavo: | FDDI Riser Rated OFNR | Lunghezza del cavo: | 1M, 2M, 3M… personalizzano |
| Dimensioni del cavo: | 3.0 mm | Colore della guaina del cavo: | Giallo, Arancio, Verde Limone ecc. |
| Tipo di fibra: | MP, MILLIMETRO | ||
| Evidenziare: | 9/125 di cavo della toppa della fibra di singolo modo,Cavo della toppa della fibra di singolo modo dello Sc dello Sc,cavo di toppa della fibra dello Sc dello Sc di 2M |
||

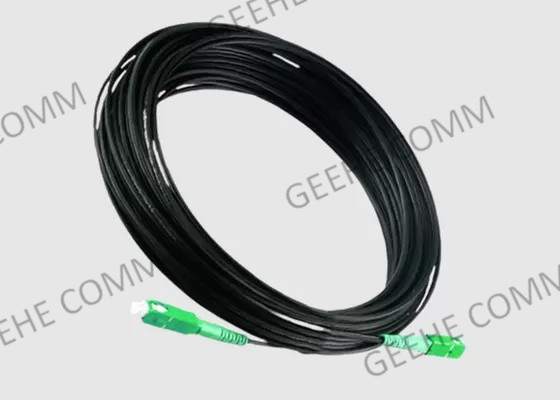

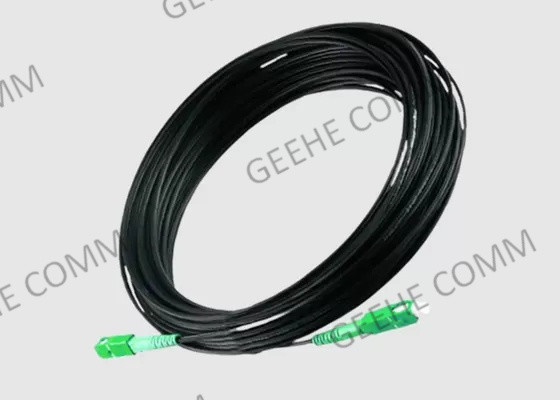

2M Corning SC/SC Simplex 9/125 Single Mode Fiber Patch Cable
1- Fibra Patch Cord Introduzione di base:
I cordoni o pigtails in fibra sono la connessione non permanente tra i pannelli di patch, le apparecchiature di trasmissione o le premesse del cliente.Le corde di patch preassemblate soddisfano le specifiche di Telcordia o di grado B, a seconda delle esigenze dell'infrastruttura di rete, e fornire una soluzione completa "plug & play".
I cordoni a patch preassemblati consentono di installare o distribuire rapidamente grandi sistemi di cablaggio con soluzioni di cordoni a patch a fibra singola o multifibra.o i nuovi rating.
2.Fibra ottica patch cord SC a SC
3. Applicazione del cordone di patch da SC a SC in modalità singola:
4.Parametri delle specifiche e della tecnologia
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Cordone per cerotti di fibra SC Specifica e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
*EX:OFC-D-LA-LA-09-1-1.0
