Dettagli:
|
| Nome del modello: | Cavi a fibra ottica della toppa OM4 | Conteggio delle fibre: | Doppia struttura |
|---|---|---|---|
| Tipo di fibra: | Fibra OM4 | Materiale della guaina: | Colonna montante di OFNR |
| Connettori: | SC-LC | Lunghezza del cavo: | 0.5m/1m/1.5m o su misura |
| Endface del connettore: | PC/UPC/APC | Diametro del cavo: | 0.9/1.8/2.0/3.0/4.8/7.0 millimetri |
| Colore della fibra: | Giallo/arancio/acqua/rosso customerized | Ciclo di impatto: | 1500 |
| Evidenziare: | Cavi a fibra ottica della toppa OM4,100 cavi a fibra ottica della toppa dell'evento,50/125 di toppa della fibra di lc conduce |
||

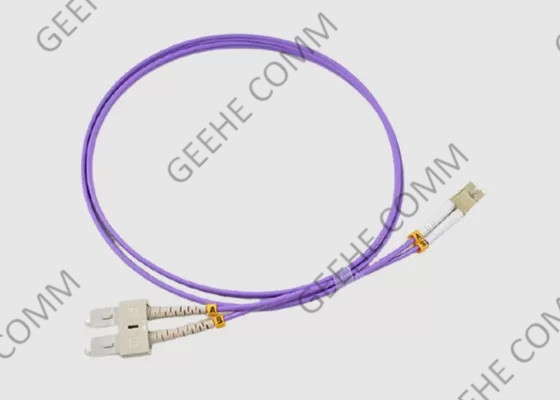

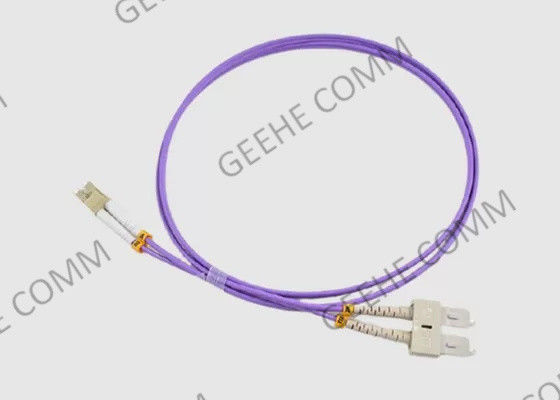

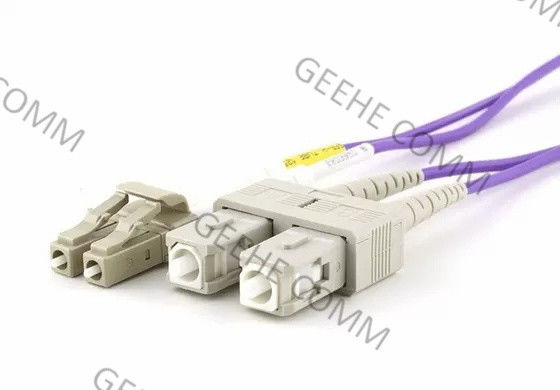

100 Gig LC-SC Duplex Multi-Mode 50/125 OM4 Fibra Ottica Patch Leads
1. OM4 Fibra Ottica Patch Leads Introduzione di base:
Il multimodo 62.5/125 Duplex Fiber Patch Lead è terminato con un connettore LC (maschio) e un connettore SC (maschio), per fornire la connessione necessaria tra i dispositivi di rete in fibra per l'alta velocità,reti a lunga distanza.
Questo piombo di cerotto LC-SC è ospitato in una giacca ignifuga LSZH (Low-Smoke, Zero-Halogen), per garantire un minimo di fumo, tossicità e corrosione quando esposto a alte fonti di calore, in caso di incendio.Questo lo rende ideale per l'uso in ambienti industriali, uffici centrali e scuole, così come in ambienti residenziali dove i codici edilizi sono una considerazione.
Per garantire prestazioni ottimali,Il nostro cavo di fibra ottica duplex multimode è testato individualmente e certificato entro i limiti di perdita di inserimento ottico accettabili per una compatibilità garantita e affidabilità al 100%.
2.OM4 Fibra ottica Patch LeadBenefici e caratteristiche:
3. OM4 Fibra ottica Patch Leads Specification& Technology Parameters
| Edilizia | |
| Numero di fibre | 2- Fibra rotonda |
| Classificazione della camicia via cavo | Plenum (OFNP) Alogen zero a basso fumo (LSZH) |
| Tipi di fibre | Modulo singolo: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipi di connettori | Duplex LC Uniboot |
| Colore della giacca | OS1/OS2: giallo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:verde calce |
| Proprietà fisiche | |
| Diametro esterno del cavo (OD) | 2.0 mm |
| Raggio di piegatura (min) | 40 mm |
| Durabilità dei connettori | 500 cicli |
| Radius di curvatura (min) | 20 mm (40 mm) |
| Proprietà ottiche | |
| Perdita di inserimento del connettore | MM: 0,15 dB max (IL ottimizzato) 0,10 dB max (IL ultra-basso) 0,25 dB max (IL ottimizzato) |
| SM: 0,25 dB max (IL ottimizzato) | |
| Perdita di ritorno del connettore | 26 dB min (MM) 55 dB min (SM) 65 dB min (SM/APC) |
| Proprietà ambientali | |
| Temperatura di stoccaggio e di trasporto | -40 °C-+70 °C |
| Temperatura di funzionamento e di installazione | -40 °C-+70 °C |
4Informazioni sull' ordinazione
| Codice | Tipo di fibra | Tipo di cavo | Materiale della giacca | Colore | Lunghezza (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Giallo | 1 |
| 4 | OM4 | AX2 | Rotondo 2,4 mm | R | OFNR | A | Acqua | 2 | |
| 7 | G.657A1 | P | OFNP | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| OM5 | 10 | ||||||||
5. Informazioni sull' ordinazione di legacy
| Fine del connettore | Modalità | Configurazione del cavo | Colore del cavo | Diametro del cavo | Lunghezza del cavo (m) | ||||
| LC a SC | 9 | OS1/OS2 | D | Doppia struttura | Y | Giallo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Riser duplex | A | Acqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenum duplex | P | Bianco | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6.OM4 Fibra ottica Patch LeadApplicazioni:
7. Opzioni di fibra disponibili
-- LC Opzioni di salto in fibra ottica personalizzate incluse.
-- LC/PC (contatto fisico) polacco
-- LC/UPC (Ultra Physical Contact)
-- Polito LC/APC (contatto fisico angolare)
Capo: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diametro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Colori della giacca: Acqua, arancio, verde, rosso, blu, grigio, nero, giallo
LC Multimode 62.5/125μm Fibra MMF (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM2 Fibra (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM3 10Gb Fibra ottimizzata laser (Fibra Corning)
I cavi LC Simplex o LC Duplex sono disponibili anche in colori opzionali.
LC Standard boot, LC 45° angolo boot, LC 90° angolo boot, o opzioni di boot corto.
Corning Fiber Optic Cable, o Fiber One Fiber.
Chiamateci oggi per parlare con uno dei nostri venditori qualificati per aiutarci a rispondere a qualsiasi domanda.
