Dettagli:
|
| nome di modulo: | Accoppiatori a banda larga 1550NM | Tipo di porta: | 1 × 2 |
|---|---|---|---|
| Tipo di fibra: | Fibra su tutte le porte o fibra SM | Giubbotto: | 250um o 900nm o altri |
| Connettori: | Con connettori FC UPC | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980, PM1310 o PM1550 | Manica di opzione: | 2, 4, 8, 16, 18, 36, 48 canali |
| Lunghezza d'onda operativa: | 980~1620 nanometro | Pacco: | Pacchetto originale del cartone; Come requisito dei clienti |
| Evidenziare: | Accoppiatori a larga banda 1550NM,Accoppiatori a larga banda d'acciaio della metropolitana 1550NM |
||

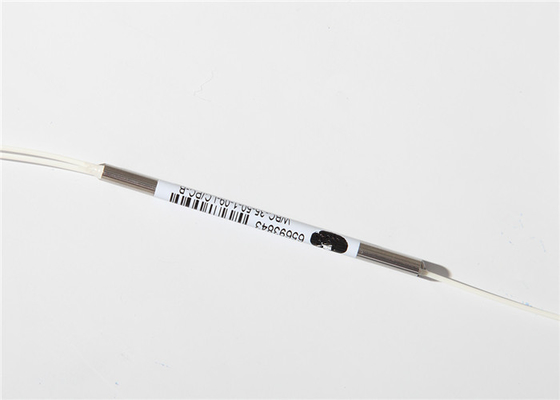

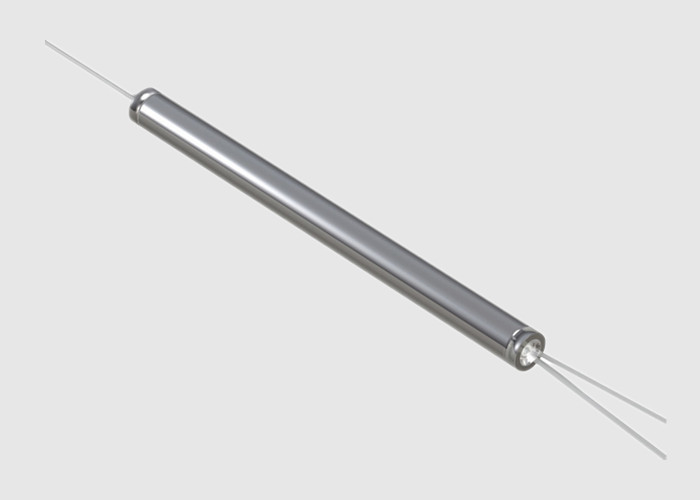

Accoppiatori a banda larga 1550NM per tubi in acciaio monomodali
Informazioni di base:
Accoppiatori a banda largaGli accoppiatori a banda larga (WBC) a doppia finestra dividono o accoppiano la potenza ottica in due regioni di lunghezza d'onda mantenendo un'ampiezza di banda operativa molto ampia.
I rapporti di divisione e accoppiamento sono disponibili dall'1% al 99%. I WBC sono ampiamente considerati una delle soluzioni più convenienti per la gestione della potenza ottica. Il WBC è un dispositivo interamente in fibra, basato sulla tecnologia a bicono fuso di Geehe, ed è progettato e prodotto per soddisfare i requisiti militari e Telcordia.
Dalle apparecchiature di conicità al software, ogni fase è R&S da parte del nostro team, la qualità è più stabile.
.
Vantaggi e caratteristiche WDM fuso 1×2:
Vantaggi e caratteristiche WDM fuso:
* Requisiti GR-1209-CORE per componenti ottici passivi
* Requisiti di garanzia di affidabilità GR-1221-CORE per componenti ottici passivi
* Requisiti GR-326-CORE per connettori ottici monomodali e gruppi ponticelli
* Standard di interpretabilità dei connettori in fibra ottica TIA-604
* Direttiva ROHS sulla restrizione delle sostanze pericolose
Applicazioni WDM fuso 1×2:
Specifiche e parametri tecnologici:
| Parametro | WDM 980/1550nm o WDM 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Tipo di fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda operativa(nm) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | 1480 e 1550 | |||||
| Larghezza di banda operativa(nm) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | A | P | A | P | A | P | A | |
| Perdita di inserzione(dB) | ≤0,15 | ≤0,25 | ≤0,30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Isolamento(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,1 | ≤0,1 | |
| Direttività(dB) | ≥55 | ||||||||
| Temperatura di esercizio(℃) | -40 ~ +85 | ||||||||
* La specifica di cui sopra esclude il connettore
* Altre specifiche possono essere realizzate su richiesta del cliente
Informazioni per l'ordine:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:personalizzazione |
25:250μM Fibra 09:900μM Fibra libera 20: cavo da 2 mm 30: cavo da 3 mm |
SC:SC/UPC SA:SC/APC ...... 00:Nessun connettore |
A: A B: B C: C |
|||||
| Grado | Lunghezza d'onda operativa | Tipo di fibra | Lunghezza della fibra | Tipo di pigtail | Tipo di connettore | Dimension | ||||
Tipi di cavi WDM:
1. Le fibre monomodali consentono la propagazione di una modalità.
2. Le fibre multimodali supportano la propagazione di più modalità.
3. L'intervallo di lunghezze d'onda è l'intervallo di lunghezze d'onda in cui il WDM opererà.
4. La larghezza di banda, detta anche spaziatura dei canali, è la dimensione delle finestre in nm.
5. La spaziatura dei canali è la differenza da centro a centro in frequenza tra i canali adiacenti. Duecento GHz corrispondono a una spaziatura di 0,4 nm, 100 GHz corrispondono a una spaziatura di 0,2 nm e 50 GHz corrispondono a una spaziatura di 0,1 nm.
6. Il numero di canali è il numero di canali che il dispositivo deve inviare informazioni. Questo numero può variare da 4 a 160 con miglioramenti progettuali che aggiungono più canali.
7. La perdita di inserzione è l'attenuazione causata dall'inserimento di multiplexer a divisione di lunghezza d'onda (WDM) in un sistema di trasmissione ottica.
La perdita dipendente dalla polarizzazione è la deviazione massima della perdita di inserzione tra tutti gli stati di polarizzazione in ingresso.
Wuhan Geehe Comm Service:
-- Miglioramento continuo; accettare nuove sfide
-- Innovare nuovi processi e creare nuovi prodotti a beneficio dei nostri clienti
-- Campioni gratuiti per i test
-- Ispezione in fabbrica, accetta anche l'ispezione di terze parti
-- Team più giovane
Persona di contatto: Ms. Yu Ying
Telefono: +86 15727094728
