Dettagli:
|
| nome di modulo: | 980/1550NM Accoppiatori a banda larga | Tipo di porta: | 1 × 2 |
|---|---|---|---|
| Tipo di fibra: | Fibra su tutte le porte o fibra SM | Giubbotto: | 250um o 900nm o altri |
| Connettori: | Con connettori FC UPC | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980, PM1310 o PM1550 | Manica di opzione: | 2, 4, 8, 16, 18, 36, 48 canali |
| Lunghezza d'onda operativa: | 980~1620 nanometro | Pacco: | Pacchetto originale del cartone; Come requisito dei clienti |
| Evidenziare: | combinatrice a larga banda di WDM 1550nm,La combinatrice di WDM ha reso resistenti gli accoppiatori a larga banda |
||

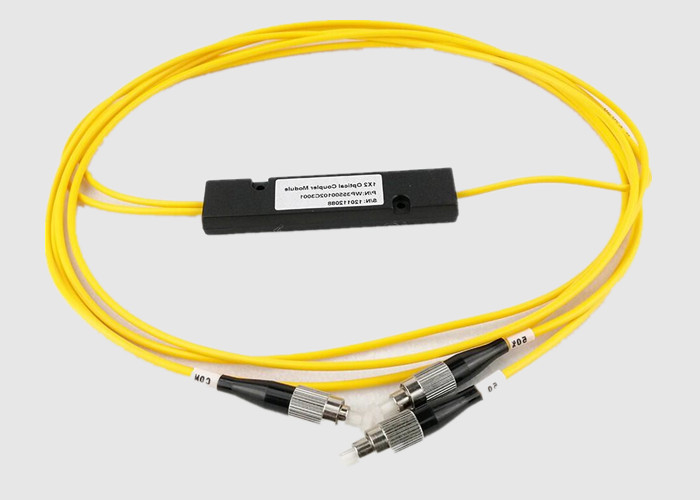

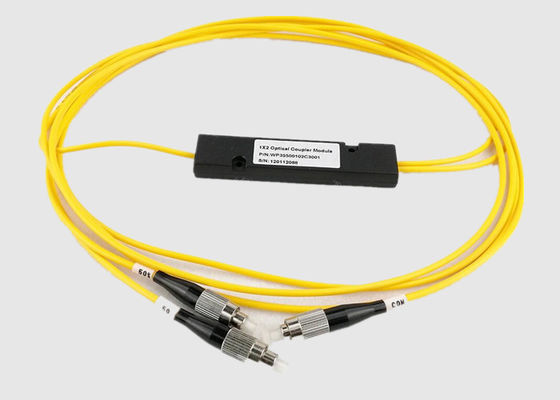

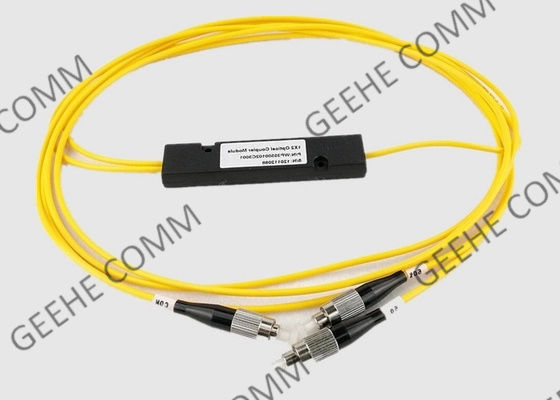

Combinatore WDM a banda larga 980/1550 nm accoppiatori a banda larga robusti
Informazioni di base:
Geehe produce una vasta gamma di accoppiatori e di multiplexatori a divisione di lunghezza d'onda (WDM) progettati per distribuire il traffico e
Geehe ha sviluppato e migliorato macchine coniche a fusione ultra affidabili con una capacità
Geehe offre componenti con basse perdite di inserimento, eccellente stabilità e affidabilità a lungo termine.Tutti gli accoppiatori sono disponibili in una varietà di stili di imballaggio e livelli di prestazioni per massimizzare la compatibilità del prodotto con requisiti specifici di rete.
Sono disponibili configurazioni personalizzate e lo staff tecnico di Geehe può aiutarvi a progettare un'unità per soddisfare le vostre esigenze specifiche.
.
Benefici e caratteristiche del WDM:
Benefici e caratteristiche del WDM fuso:
* GR-1209-CORE Requisiti per i componenti ottici passivi
* GR-1221-CORE Requisiti di garanzia di affidabilità per componenti ottici passivi
* GR-326-CORE Requisiti per i connettori ottici monomodo
* Norma TIA-604 di interpretabilità dei connettori in fibra ottica
* Direttiva ROHS sulla limitazione delle sostanze pericolose
Applicazioni WDM fuse 1×2:
Specifiche e parametri tecnologici:
| Parametro | 980/1550 nm WDM o 1060/1550 nm WDM | 1310/1550 nm WDM | 1480/1550 nm WDM |
| Tipo di fibra ((dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda operativanm) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | 1480 e 1550 | |||||
| Larghezza di banda operativanm) | ±10/20 | ± 15 | ± 15 | ||||||
| Grado | P | A | P | A | P | A | P | A | |
| Perdita di inserimentodB) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| IsolamentodB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL (((dB) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| DirettivadB) | ≥ 55 | ||||||||
| Temperatura di funzionamento ((°C) | -40 ~ +85 | ||||||||
* Le specifiche di cui sopra escludono il connettore
* Altre specifiche possono essere fornite su richiesta del cliente
Informazioni sull'ordine:
| WDM- | Non... | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X:personalizzazione |
25Fibra di 250 μM 09:900μM cavo a fibra libera 20: 2mm 30: cavo da 3 mm |
SC:SC/UPC SA:SC/APC ..... 00:senza connettore |
A: A B: B C: C |
|||||
| Grado | Operazione lunghezza d'onda | Tipo di fibra | Lunghezza della fibra | Tipo di coda di maiale | Tipo di connessione | Dimensionen | ||||
Tipo di cavo WDM:
1Le fibre monomode permettono la propagazione di un solo modo.
2Le fibre multimode supportano la propagazione di modalità multiple.
3La gamma di lunghezza d'onda è la gamma di lunghezze d'onda in cui il WDM opererà.
4La larghezza di banda, chiamata anche spaziatura dei canali, è la dimensione delle finestre in nm.
5La distanza tra i canali è la differenza di frequenza tra i canali vicini.e 50 GHz corrispondono a .1 nm di distanza.
6Il numero di canali è il numero di canali che il dispositivo ha per inviare informazioni.
7. La perdita di inserimento è l'attenuazione causata dall'inserimento di multiplexatori a divisione di lunghezza d'onda (WDM) in un sistema di trasmissione ottica.
La perdita dipendente dalla polarizzazione è la deviazione massima della perdita di inserimento in tutti gli stati di polarizzazione di ingresso.
