Dettagli:
|
| Nome del modello: | 4 cavi di fibra singolo modo, 12 m | Numero di fibre:: | 4F |
|---|---|---|---|
| Tipo della fibra:: | Modalità singola | Materiale della guaina: | Colonna montante di OFNR |
| Connettori: | LC-LC | Lunghezza del cavo: | 0.5m/1m/1.5m o su misura |
| Endface del connettore: | PC/UPC/APC | Diametro del cavo: | 0.9/1.8/2.0/3.0/4.8/7.0 millimetri |
| Colore della fibra: | Giallo/arancio/acqua/rosso customerized |

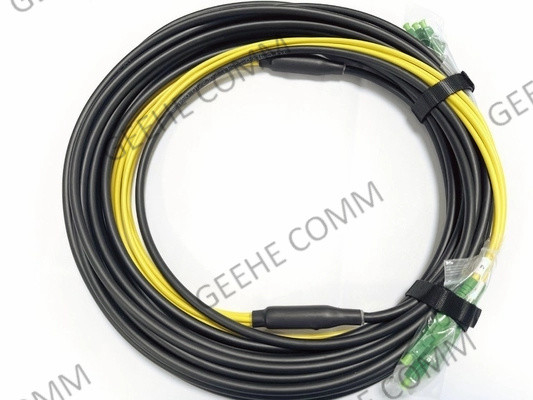

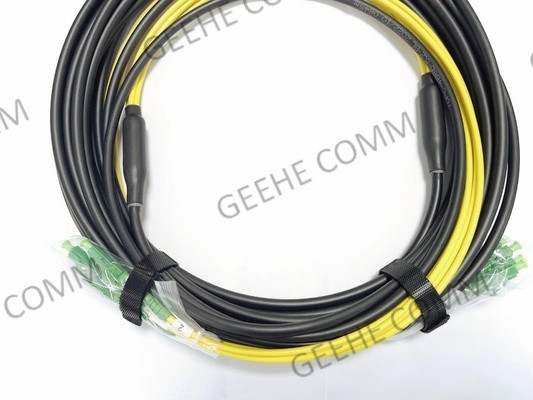

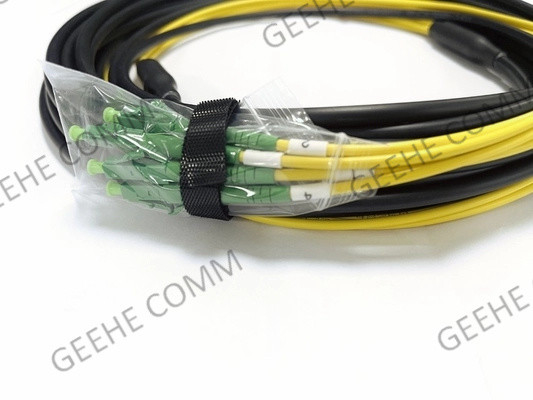

4 cavi di fibra singola, 12 m
1.Cavo in fibra fibrosa predeterminatoIntroduzione:
La fibra ottica pre-terminata serve per collegare il nodo ottico alla fibra spina dorsale nel sistema CATV.
La linea di produzione di cavi pre-terminati comprende una grande varietà di cavi, fibre ottiche SM/MM e connettori, anche quelli robusti,occhi di trazione che proteggono i connettori durante la trazione e il feedthrough per garantire la posizione e la tenuta del cavo nella parete o nella scatola di distribuzione.
I cavi in fibra ottica pre-terminati garantiscono un'elevata qualità e affidabilità a lungo termine, con 1 core, 4 core, 6 core, 12 core,eccSono disponibili connettori SC, LC, FC, ST.
2. Cavo in fibra fibrosa predeterminatoBenefici e caratteristiche:
3. Specifiche e parametri tecnologici dei cavi a fibra pre-determinati
| Edilizia | |
| Numero di fibre | 2- Fibra rotonda |
| Classificazione della camicia via cavo | Plenum (OFNP) Alogen zero a basso fumo (LSZH) |
| Tipi di fibre | Modulo singolo: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipi di connettori | LC/APC-LC/APC |
| Colore della giacca | OS1/OS2: giallo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:verde calce |
| Proprietà fisiche | |
| Diametro esterno del cavo (OD) | 3.0 mm |
| Raggio di piegatura (min) | 40 mm |
| Durabilità dei connettori | 500 cicli |
| Radius di curvatura (min) | 20 mm (40 mm) |
| Proprietà ottiche | |
| Perdita di inserimento del connettore | MM: 0,15 dB max (IL ottimizzato) 0,10 dB max (IL ultra-basso) 0,25 dB max (IL ottimizzato) |
| SM: 0,25 dB max (IL ottimizzato) | |
| Perdita di ritorno del connettore | 26 dB min (MM) 55 dB min (SM) 65 dB min (SM/APC) |
| Proprietà ambientali | |
| Temperatura di stoccaggio e di trasporto | -40 °C-+70 °C |
| Temperatura di funzionamento e di installazione | -40 °C-+70 °C |
4Informazioni sull' ordinazione
| Codice | Tipo di fibra | Tipo di cavo | Materiale della giacca | Colore | Lunghezza (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Giallo | 1 |
| 4 | OM4 | AX2 | Rotondo 2,4 mm | R | OFNR | A | Acqua | 2 | |
| 7 | G.657A1 | P | OFNP | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
5. Informazioni sull' ordinazione di legacy
| Fine del connettore | Modalità | Configurazione del cavo | Colore del cavo | Diametro del cavo | Lunghezza del cavo (m) | ||||
| LC a LC | 9 | OS1/OS2 | D | Doppia struttura | Y | Giallo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Riser duplex | A | Acqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenum duplex | P | Bianco | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6.Cavo in fibra fibrosa predeterminatoApplicazioni:
Le applicazioni includono camere di comunicazione, FTTH (Fiber to The Home), LAN (Local Area Network), FOS (Fiber Optic Sensor), Fiber Optic Communication System,Attrezzature connesse e trasmesse a fibra ottica, preparazione al combattimento della difesa, ecc.
Rete CATV
Sistemi di comunicazione in fibra ottica
Trasmissione di dati in fibra ottica
Accesso alla rete degli edifici
Sistema di cablaggio, ODF
Reti FTTX
7. Opzioni disponibili
-- LC Opzioni di salto in fibra ottica personalizzate incluse.
-- LC/PC (contatto fisico) polacco
-- LC/UPC (Ultra Physical Contact)
-- Polito LC/APC (contatto fisico angolare)
Capo: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diametro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Colori della giacca: Acqua, arancio, verde, rosso, blu, grigio, nero, giallo
LC Multimode 62.5/125μm Fibra MMF (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM2 Fibra (cavo in fibra ottica Corning)
LC Multimode 50/125μm MMF OM3 10Gb Fibra ottimizzata laser (Fibra Corning)
I cavi LC Simplex o LC Duplex sono disponibili anche in colori opzionali.
LC Standard boot, LC 45° angolo boot, LC 90° angolo boot, o opzioni di boot corto.
Corning Fiber Optic Cable, o Fiber One Fiber.
