Dettagli:
|
| Name di modello: | Quadro d'interconnessione a fibra ottica | Struttura: | 19" scaffale montato |
|---|---|---|---|
| Materiale dello scaffale: | Acciaio laminato a freddo, AL | Colore dello scaffale: | nero, bianco, grigio |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porto: | 6, 12, 24, 48, 72, 96, 144 |
| Connettore: | ST DELLO SC LC FC | Spessore: | 0.8mm, 1.0mm, 1.2mm |
| Dimensioni (L×W×H) millimetro: | 1×32:141×115×18 | Caratteristica: | Antipolvere impermeabile |
| Evidenziare: | 24 quadri d'interconnessione di fibra del fc del centro,quadro d'interconnessione a fibra ottica 3U,quadro d'interconnessione di fibra del fc 3U |
||

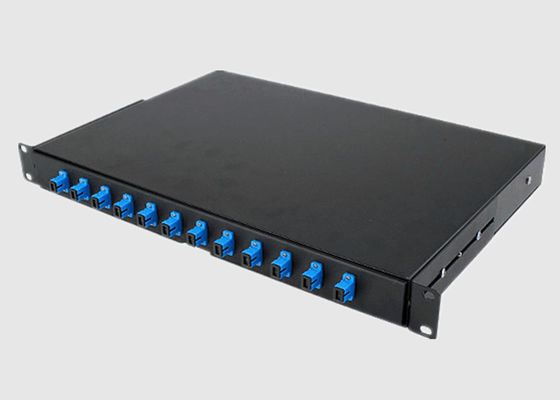

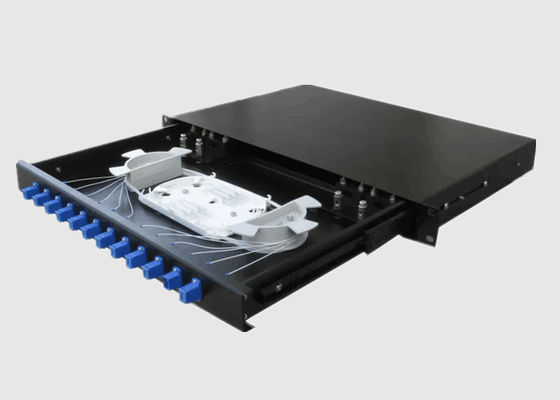

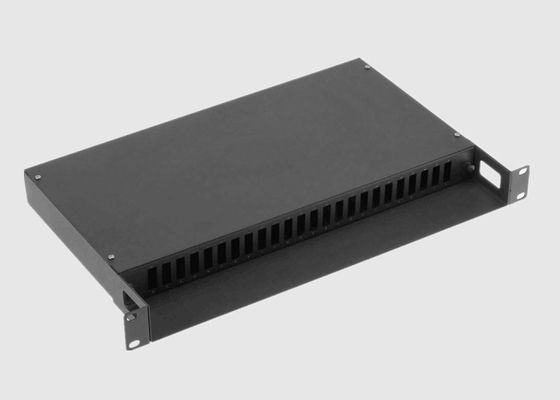

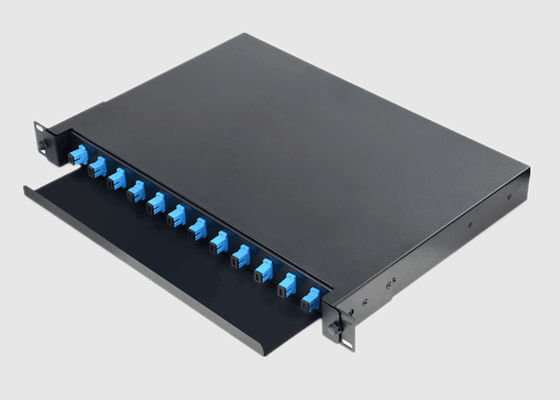

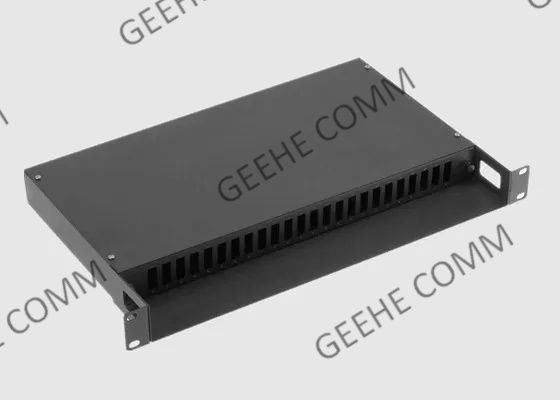

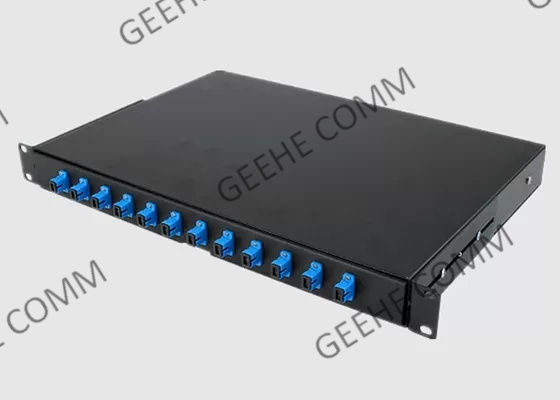

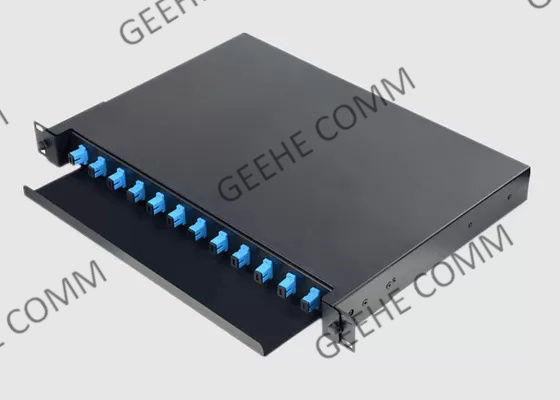

12-24 quadro d'interconnessione a fibra ottica d'impionbatura della scatola di termine del supporto di scaffale del centro SC/FC/ST/LC ODF
Panoramica veloce:
La cassetta 1.MTP/MPO può essere adattatore caricato del quadrato di 6pcs LC & adattatore di 2pcs MTP/MPO, 24fibers massimo.
Cassetta 2.MTP/MPO con la copertura trasparente materiale del PC, anche facile osservare e la manutenzione
3. fino a 288 porti di LC della fibra in 3U
4.Flexibility per mescolare i piatti di adattatore con le cassette nel quadro d'interconnessione
5.Flat Front Panel per il percorso di cavo ottimale
porti accessibili di 6.Easily MPO/MTP per collegamento al cavo del tronco
7.Compliant a IEC-61754-7, a EIA/TIA-604-5 & a RoHS
8. Fabbrica terminata e provata
Caratteristica di Benefit&:
Identificazione di porto con la chiara etichettatura visibile
Gestione ed accesso superiori del cavo
Installazione con i cassetti smontabili senza strumento e gli alloggi leggeri
Installazione prematura con gli scaffali fissi e le cassette semplici
Porta posteriore del metallo riparata girando fermaglio, facile aprire e dirigere cavo
Lo spazio spazioso assicura il rapporto dell'inclinazione della fibra
Applicazione:
Ciclo di abbonato di telecomunicazioni
Fibra alla casa (FTTH)
LAN/WAN
CATV
Sistema di comunicazione ottico
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
