Dettagli:
|
| Name di modello: | Quadro d'interconnessione di fibra OS2 | Struttura: | Acciaio laminato a freddo |
|---|---|---|---|
| Adattatore/porto di No.of: | 24 | Tipo dell'adattatore: | Duplex dello Sc (blu) |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porti: | 6, 12, 24, 48, 72,96, 144 |
| Montaggio della gamma di adeguamento: | 50mm | Materiale del piatto: | 1.5mm SPCC (rivestimento nero) |
| Rivestimento materiale: | Rivestimento della polvere | 1U dimensioni (Hxwxd): | 483 (H)×44 (H)×230mm (w) |
| Capacità della giuntura: | 24 fibre | Stato di conformità di RoHS: | Compiacente |
| Evidenziare: | Quadro d'interconnessione di fibra OS2,Quadro d'interconnessione di fibra degli adattatori dello Sc UPC,Quadro d'interconnessione standard scorrevole facile 1U |
||

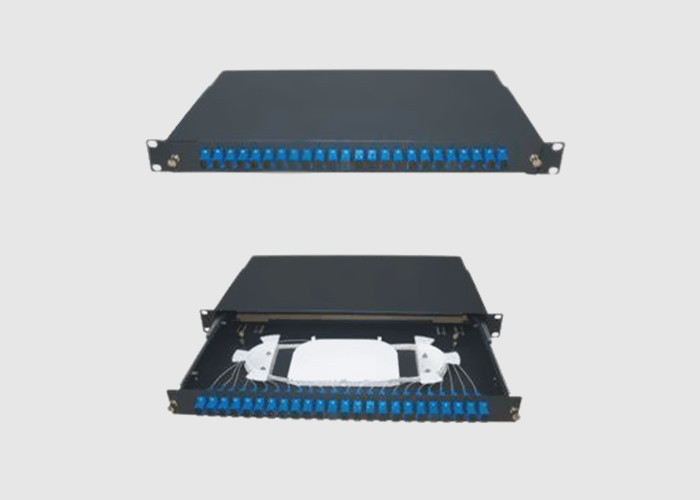

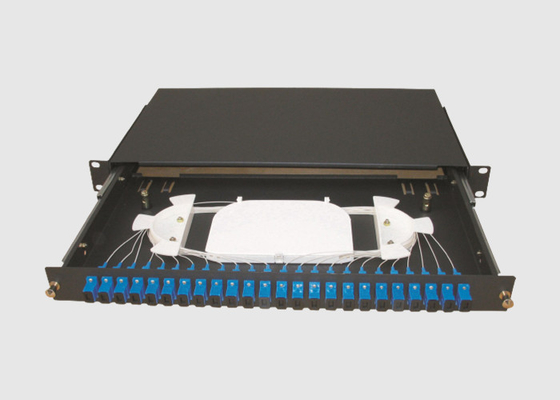

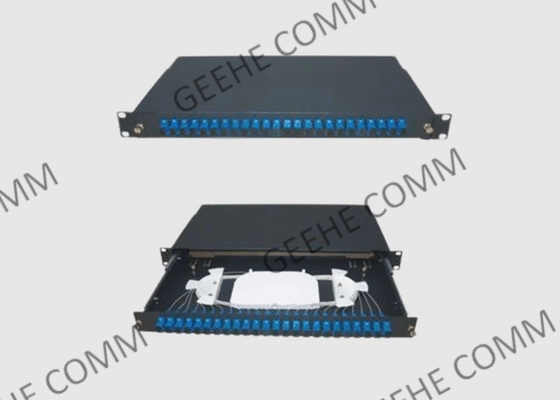

quadro d'interconnessione di fibra standard scorrevole facile 1U OS2 con gli adattatori dello Sc UPC
Informazioni di base:
I quadri d'interconnessione a fibra ottica sono recinzioni che fungono da hub di distribuzione per cavo a fibre ottiche. Un cavo a fibre ottiche in serie (del multi-filo) entra nel quadro d'interconnessione e poi ogni filo della fibra è separato nei diversi fili o nelle paia dei fili. Questi diversi fili poi si collegheranno agli apparecchi elettronici destinati per comunicare sopra cavo a fibre ottiche.
Le più grandi configurazioni del pannello possono essere fornite come lo scorrevole ed inclinazione. Ciò permette la manipolazione molto più facile delle configurazioni dense del pannello quando per mezzo degli adattatori di LC o dello Sc.
I fino a 48 centri possono essere accomodati confortevolmente in un singolo pannello 1U.
Caratteristica di Benefit& del porto dei quadri d'interconnessione di fibra 24:
1) Viene con un'entrata principale fare scorrere la costruzione.
2) i quadri d'interconnessione di Leviton accettano i cavi convenzionali e saltati della fibra.
3) ha fornito completo con un sistema di gestione della fibra.
4) scarico disponibile o precaricato con la quantità richiesta di adattatori.
5) disponibile nel singolo modo e misto.
6) i tipi precaricati disponibili dell'adattatore includono; St, Sc, FC, LC e MTRJ.
7) una profondità minima di A di 220mm.
8) il pannello frontale comprende una striscia di identificazione del porto.
9) quadro d'interconnessione ottico a 19 pollici del supporto del telaio di A.
10) costruito da acciaio dolce con un rivestimento dipinto in nero o in grigio.
Applicazione del porto dei quadri d'interconnessione di fibra 24:
1) Reti di telecomunicazioni
2) FTTH
3) lan, PALLIDA, netoworks di CATV
4) termine attivo del dispositivo
5) CCTV
6) IPTV
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Servizio di Wuhan Geehe:
1) Alta stabilità ambientale
Perdita di inserzione bassa, perdita dipendente di polarizzazione bassa, riflessione lombo-sacrale e buona uniformità
2) Struttura compatta
Piccola dimensione, può direttamente essere installato in varia scatola di trasferimento e prendere appena poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto alle mani dei clienti è conforme alle norme di prove rigorose
4) Vergella di alta qualità
Cavo eccellente del PVC, buona forza e tenacia, durata della vita lunga
