Dettagli:
|
| Nome del modello: | OS2 Fibre Patch Panel | Struttura: | Acciaio laminato a freddo |
|---|---|---|---|
| Numero dell'adattatore/porta: | 24 | Tipo dell'adattatore: | SC Duplex (azzurro) |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Portos: | 6, 12, 24, 48, 72,96, 144 |
| Distanza di regolazione di montaggio: | 50 mm | Materiale di piastra: | 1.5mm SPCC (rivestimento nero) |
| Rivestimento materiale: | Rivestimento in polvere | 1U Dimensioni (Hxwxd): | 483 (H) × 44 (H) × 230 mm ((W) |
| Capacità della giuntura: | 24 fibre | Lo stato di conformità alla RoHS: | Conformità |
| Evidenziare: | Quadro d'interconnessione a fibra ottica dello Sc UPC,Quadro d'interconnessione a fibra ottica per FTTH,Quadro d'interconnessione di fibra del supporto di scaffale 1U |
||

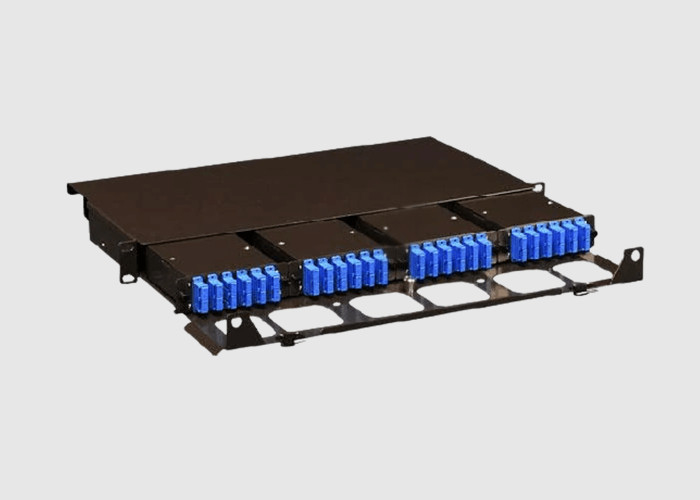

Facile installazione 1U SC UPC Fibra ottica Patch Panel Rack Mount con SC/UPC
Informazioni di base:
I pannelli di patch sono dotati di supporti di montaggio regolabili, porte di adattamento numerate e una gamma di knock-out del pannello posteriore per adattarsi a tutte le dimensioni delle ghiandole dei cavi comuni.Sono disponibili anche versioni scorrevoli per l'accesso all'interno del panel.
I pannelli di patch in fibra ottica SC/APC sono forniti completamente carichi e con kit interno per la gestione delle fusioni.
Fibre Patch Panels 24 portaBenefici e caratteristiche:
Fibre Patch Panels 24 portaApplicazione:
1) Reti di telecomunicazione
2) FTTH
3) reti LAN, WAN, CATV
4) Terminazione del dispositivo attivo
5) Telecamere di sorveglianza
6) IPTV
Parametri delle specifiche e della tecnologia:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativa(nm) | SDWC:1310&1550".STWC:1310,1490 e 1550 | ||||||||||
| Intervallo di lunghezza d'onda della porta(nm) | 1310 ± 40,1490 ± 10 e 1550 ± 40 | ||||||||||
| Perdita di inserimento @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Potenza di ingresso (mW) | 250 max | ||||||||||
| Temperatura di funzionamento (°C) | -40~+85°C | ||||||||||
| Temperatura di stoccaggio (°C) | -40~+85°C | ||||||||||
| Tipo di fibra | Corning G657A1, 900 μm, 2 mm, 3 mm tubo sciolto | ||||||||||
| Dimensioni ((L×W×H) (mm) | 100×80×10,141×115×18,Su richiesta | ||||||||||
* Il connettore esclusivo della specifica precedente
Specificità del rack da 19 pollici:
| Rack da 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni dell'imballaggio(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'impianto(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 per 29.2(2-Φ7) | |||||||
Informazioni sull'ordine:
| - Le cellule bianche... | X- | X2- | 35 - | XX- | X- | XX- | XX- | X | ||
| P: premio A: grado A X: Seguire le richieste del cliente |
13C'e' un'altra cosa. 141X4 - Sì, signore. 2322 X32 |
35:1310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x:Seguire le richieste del cliente |
25Fibra di 250 μM 09:900μM Fibra libera |
SC: SC/UPC SA: SC/AC 00Non c'è connessione. |
D:D 1U:J1 2U:J2 |
|||
| Grado | Numero di porta | Operazione lunghezza d'onda | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connettore | Dimensione | |||
Servizio Wuhan Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Filtro di alta qualità
Ottimo filo di PVC, buona resistenza e tenacia, lunga durata
