Dettagli:
|
| Name di modello: | Porto di fibra ottica dei quadri d'interconnessione 24 | Struttura: | Acciaio laminato a freddo |
|---|---|---|---|
| Adattatore/porto di No.of: | 24 | Tipo dell'adattatore: | Duplex dello Sc (blu) |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porti: | 6, 12, 24, 48, 72,96, 144 |
| Montaggio della gamma di adeguamento: | 50mm | Materiale del piatto: | 1.5mm SPCC (rivestimento nero) |
| Rivestimento materiale: | Rivestimento della polvere | 1U dimensioni (Hxwxd): | 483×44×230mm |
| Capacità della giuntura: | 24 fibre | Stato di conformità di RoHS: | Compiacente |
| Evidenziare: | Porto a fibra ottica del quadro d'interconnessione 24,19" quadro d'interconnessione di fibra montato scaffale,Adattatori duplex del quadro d'interconnessione di fibra MP |
||

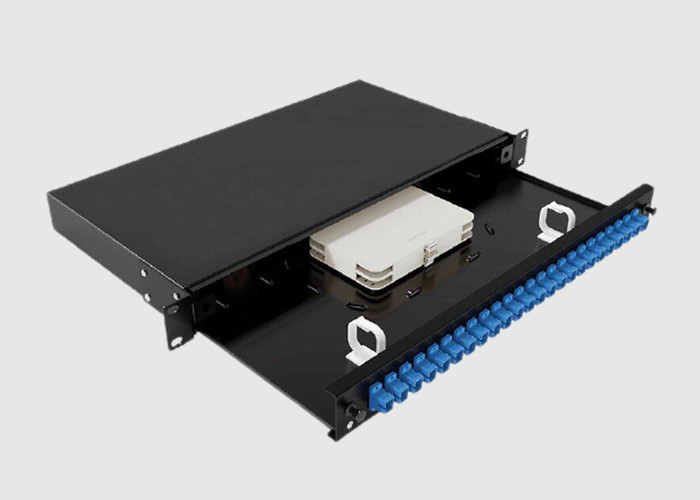

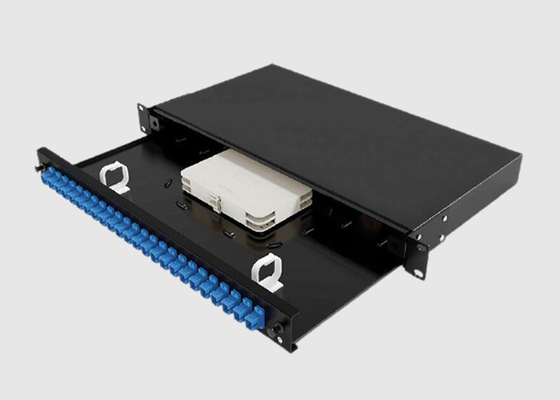

19" di fibra ottica montato scaffale quadro d'interconnessione 24 adattatori del duplex del porto MP
Informazioni di base:
19" quadri d'interconnessione di fibra del supporto di scaffale è disponibile con gli stili dell'adattatore della st, dello Sc, di LC, o di FC nelle versioni miste o monomodali.
Progettato per la protezione e la rattoppatura dei cavi ricevuti della fibra per lo spostamento ad altre aree ed il collegamento all'attrezzatura di rete all'interno del gabinetto di comunicazioni.
La caratteristica scorrevole del vassoio significa che il pannello non deve essere rimosso dallo scaffale durante la configurazione, poichè il vassoio può essere riparato ad un angolo di 45 gradi, dante una piattaforma stabile, per facilità di installazione.
I pannelli sono 1U come norma, con le posizioni integrate del legame del membro di forza e fornito con l'inclusione del corredo della gestione della fibra (FOM), il supporto della giuntura, le clip e le ghiandole di cavo.
Caratteristica di Benefit& del porto dei quadri d'interconnessione di fibra 24:
1) Scivolamento del quadro d'interconnessione per la ripresa facile e la manutenzione
2) pannello frontale fornito di Sc, LC, FC, adattatori
3) punto di collegamento per riparare la cassetta della fibra
4) ha laminato a freddo la struttura di costruzione d'acciaio
5) vassoio fisso della giuntura
Applicazione del porto dei quadri d'interconnessione di fibra 24:
1) Reti di telecomunicazioni
2) FTTH
3) lan, PALLIDA, netoworks di CATV
4) termine attivo del dispositivo
5) CCTV
6) IPTV
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Servizio di Wuhan Geehe:
1) Alta stabilità ambientale
Perdita di inserzione bassa, perdita dipendente di polarizzazione bassa, riflessione lombo-sacrale e buona uniformità
2) Struttura compatta
Piccola dimensione, può direttamente essere installato in varia scatola di trasferimento e prendere appena poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto alle mani dei clienti è conforme alle norme di prove rigorose
4) Vergella di alta qualità
Cavo eccellente del PVC, buona forza e tenacia, durata della vita lunga
