Dettagli:
|
| Name di modello: | Supporto di scaffale a fibra ottica con l'adattatore | Struttura: | 19" scaffale montato |
|---|---|---|---|
| Materiale: | Zinco-placcato lamini a freddo la lamiera di acciaio | Colore dello scaffale: | nero, bianco, grigio |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porti: | 6, 12, 24, 48, 72, 96, 144 |
| Connettore: | ST DELLO SC LC FC | Spessore: | 0.8mm, 1.0mm, 1.2mm |
| Dimensioni (L×W×H) millimetro: | 1×32:141×115×18 | Caratteristica: | Antipolvere impermeabile |
| Evidenziare: | Quadro d'interconnessione a 19 pollici di FTTH,quadro d'interconnessione di 1U FTTH,quadro d'interconnessione di fibra del porto di FTTH 24 |
||

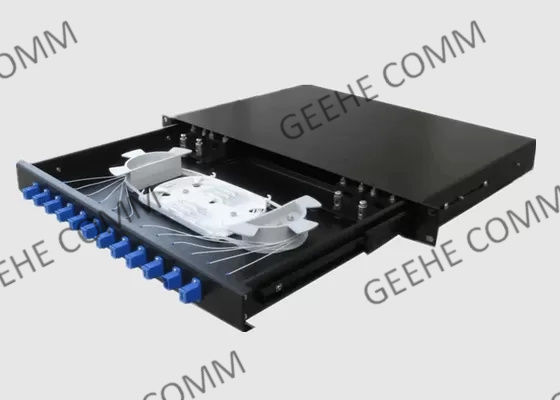

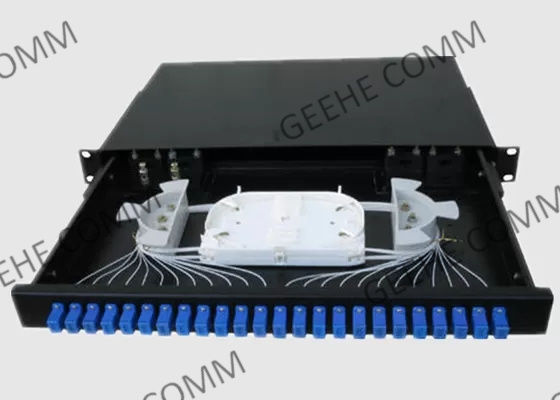

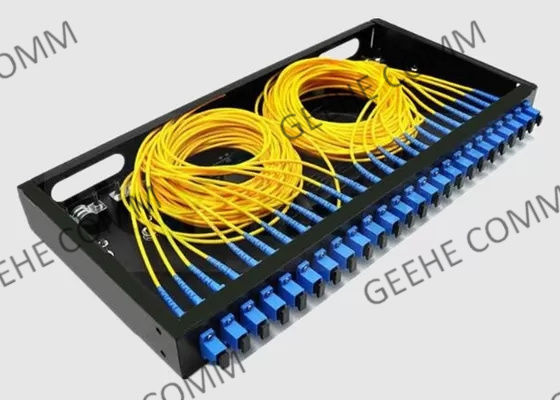

Supporto di scaffale a fibra ottica monomodale a 19 pollici del porto di FTTH 1U 24 con l'adattatore
Informazioni di base:
Questa pagina di distribuzione a fibra ottica del Scaffale-supporto a 19 pollici per FC, Sc, st, adattatori di LC. La recinzione è costruita con materiale d'acciaio ed il suo pannello frontale è destinato per rimuovere facilmente per il cablaggio e l'installazione del connettore.
La parte anteriore della recinzione caratterizza un vassoio dello scorrevole-fuori dell'a pressione per accesso al telaio interno quando la gestione della fibra è necessaria. Un insieme completo delle clip della gestione del cavo è incluso. Il pannello posteriore ha tutti i ritagli richiesti di percorso di cavo stati necessari per accomodare tutte le fibre.
Il pannello frontale tiene vari piatti di adattatore della fibra permettendo la flessibilità ordinare i tipi di collegamento basati sui vostri bisogni.
Benefit& caratterizza:
Applicazione:
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Prestazione del quadro d'interconnessione di fibra della fabbrica di Geehe:
