Dettagli:
|
| Name di modello: | Quadro d'interconnessione a fibra ottica di 48 porti | Struttura: | 19" scaffale montato |
|---|---|---|---|
| Materiale dello scaffale: | Zinco-placcato lamini a freddo la lamiera di acciaio | Colore dello scaffale: | Nero, bianco, grigio, o OEM |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porti: | 6, 12, 24, 48, 72, 96, 144 |
| Connettore: | ST DELLO SC LC FC | Spessore: | 0.8mm, 1.0mm, 1.2mm |
| Max. Fiber il Cores: | 24 | 2U dimensioni (Hxwxd): | 48.2×27.8×88mm |
| Evidenziare: | quadro d'interconnessione a fibra ottica del porto 2U 48,Quadro d'interconnessione di fibra del porto dell'adattatore 48 dello Sc,quadro d'interconnessione di fibra del supporto della parete 2U |
||

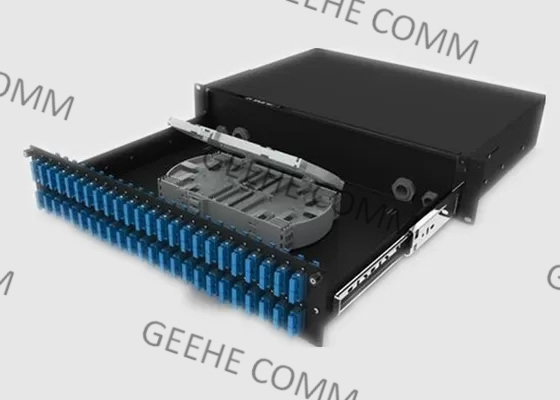

l'adattatore dello Sc 2U ha laminato a freddo il quadro d'interconnessione a fibra ottica del porto del supporto 48 della parete
punti di vendita del quadro d'interconnessione 2U:
1) fatto da lamini a freddo la spruzzatura d'acciaio e elettrostatica della polvere
2) Facile aprirsi e chiudersi usando il bottone
3) Campo-termine con alto-accessibilità che fa scorrere e che inclina i cassetti
4) fino a 72 duplex di LC o adattatori di MPO per 2U
5) con la porta trasparente del PVC alla parte anteriore ed alla parte posteriore, facili controllare
6) può regolare la profondità quando ripara il quadro d'interconnessione nel gabinetto
7) installazione con i cassetti smontabili senza strumento e gli alloggi leggeri
8) identificazione di porto con la chiara etichettatura visibile
caratteristica di Benefit& del supporto della parete del quadro d'interconnessione 2U:
1) pannelli ad alta densità di recinzione per le cassette della fibra
2) compatibilità con le installazioni della fibra
pannello di recinzione 1U per fino a 5 cassette (fino a 60 porti duplex di LC)
pannello di recinzione 2U per fino a 14 cassette (fino a 168 porti duplex di LC)
Le cassette sono intercambiabili fra i pannelli di recinzione della fibra
3) accetta il connettore versatile/opzioni dell'adattatore
4) montaggio orizzontale o verticale
5) clip interne della fibra per il controllo i cavi e delle trecce ricevuti della fibra
applicazione del supporto della parete del quadro d'interconnessione 2U:
1) telecomunicazione
2) CATV
3) LAN & WAN
5) Rete
6) Banda larga
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Servizio di Wuhan Geehe:
1) Alta stabilità ambientale
Perdita di inserzione bassa, perdita dipendente di polarizzazione bassa, riflessione lombo-sacrale e buona uniformità
2) Struttura compatta
Piccola dimensione, può direttamente essere installato in varia scatola di trasferimento e prendere appena poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto alle mani dei clienti è conforme alle norme di prove rigorose
5) Vergella di alta qualità
Cavo eccellente del PVC, buona forza e tenacia, durata della vita lunga
