Dettagli:
|
| Name di modello: | Quadro d'interconnessione caricato montabile dello scaffale | Struttura: | 19" scaffale montato |
|---|---|---|---|
| Materiale dello scaffale: | Acciaio laminato a freddo, AL | Colore dello scaffale: | Nero, bianco, grigio, o OEM |
| Altezza nelle unità: | progettazione di spazio dello scaffale 1U | Porti: | 6, 12, 24, 48, 72, 96, 144 |
| Front Connector: | 8 - Duplex di LC/LC | Spessore: | 0.8mm, 1.0mm, 1.2mm |
| Max. Fiber il Cores: | 12 | Dimensioni (HxWxD): | 48.2×27.8×44mm |
| Evidenziare: | Quadro d'interconnessione caricato duplex di LC,CATV ha caricato il quadro d'interconnessione,Quadro d'interconnessione di fibra del porto del duplex 8 di LC |
||

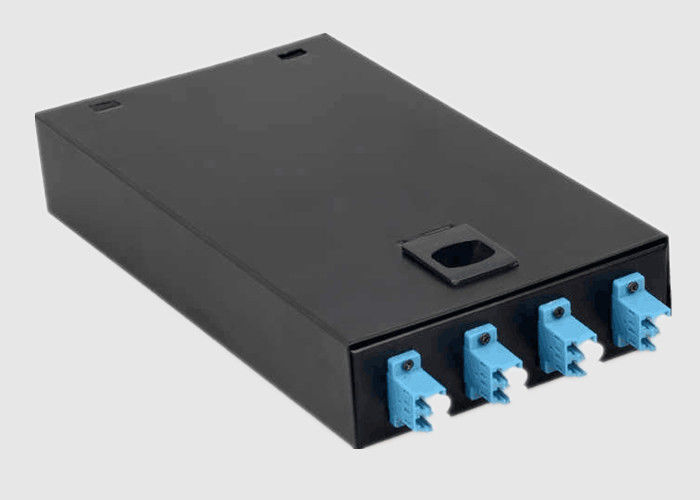

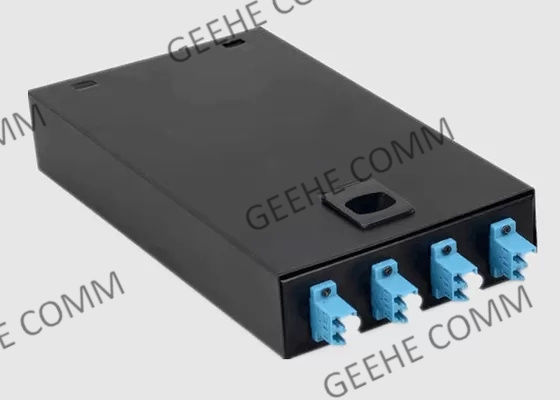

L'uso 1U LC di CATV collega il quadro d'interconnessione in duplex caricato Scaffale-montabile da 8 millimetri del porto
Informazioni di base:

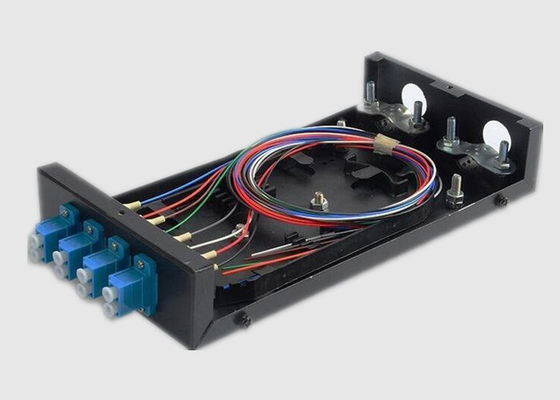

Uno scaffale misto duplex di LC è Tray Style, adatto a termine diretto o ad impionbatura di fino a 96 fibre in 1U dello spazio dello scaffale. Ogni pannello è fabbricato dall'acciaio laminato a freddo spesso 2mm di alta qualità ed ha finito in un cappotto della polvere nera di fornire una forte ed unità durevole.
1×8 pannelli misti dell'adattatore della fibra del porto (OM3/OM4) LGX con complessivamente 8 porti di MPO (8 12Fiber MPO). La fabbrica configurata per il metodo A di polarità e progettata per le implementazioni nelle reti 10G/40G/100G, questo quadro d'interconnessione di fibra di LGX è progettata per una perdita di inserzione bassa di .15dB.
La parte anteriore del quadro d'interconnessione il numero specificato degli adattatori è caricata da sinistra a destra.
Caratteristica di Benefit& del supporto della parete del quadro d'interconnessione:
Applicazione del supporto della parete del quadro d'interconnessione:
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Servizio di Wuhan Geehe:
1) Alta stabilità ambientale
Perdita di inserzione bassa, perdita dipendente di polarizzazione bassa, riflessione lombo-sacrale e buona uniformità
2) Struttura compatta
Piccola dimensione, può direttamente essere installato in varia scatola di trasferimento e prendere appena poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto alle mani dei clienti è conforme alle norme di prove rigorose
4) Vergella di alta qualità
Cavo eccellente del PVC, buona forza e tenacia, durata della vita lunga
