Dettagli:
|
| Name di modello: | Supporto di scaffale a fibra ottica con l'adattatore | Struttura: | piatto d'acciaio laminato a freddo premio di 1.2mm |
|---|---|---|---|
| Materiale: | Zinco-placcato lamini a freddo la lamiera di acciaio | Colore dello scaffale: | nero, bianco, grigio |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porti: | 6, 12, 24, 48, 72, 96, 144 |
| Capacità del connettore: | 12 adattatori dello Sc, quadro d'interconnessione di fibra di 12 LC/UPC | Modo dell'installazione: | supporto di scaffale |
| Dimensioni (L×W×H) millimetro: | 1×32:141×115×18 | Caratteristica: | Antipolvere impermeabile |
| Evidenziare: | Quadro d'interconnessione di fibra ottica di LC/UPC,Quadro d'interconnessione di fibra ottica di SC/UPC,Quadro d'interconnessione di fibra del porto di LC/UPC 12 |
||
Le trecce della fibra di SC/UPC LC/UPC Adapters&12 il quadro d'interconnessione per i cavi a fibre ottiche
Informazioni di base:

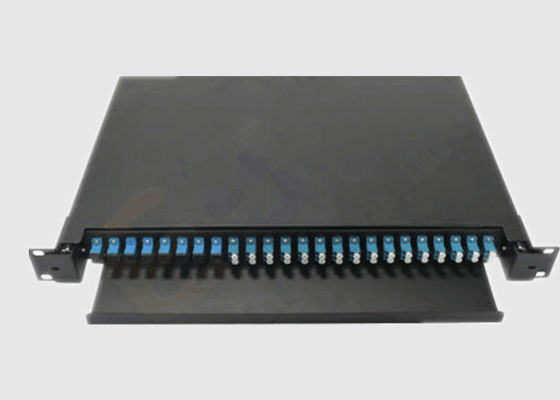

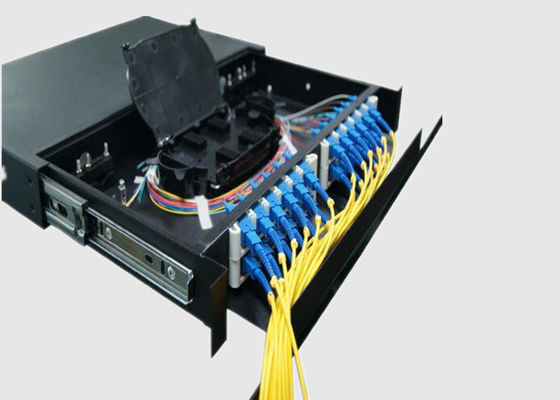

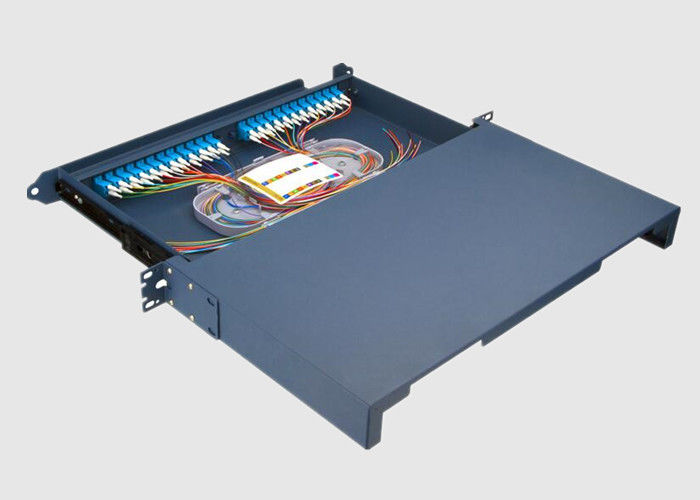

I pannelli scorrevoli di un supporto di scaffale caratterizzano 12 porti e vengono precaricato con 12 adattatori misti duplex dello Sc. Se avete alcune toppe da fare subito, usi il corredo incluso della gestione della fibra, che ha alcuni beni di prima necessità quale una ghiandola di cavo della PAGINA 13,5, 1 ponte della giuntura, 8 clip del coniglietto, 24 fili della fibra e 1 etichetta di avvertimento.
Corredi caricati del quadro d'interconnessione 1U con le trecce da 6 porti a 36 porti in tutti i tipi LC, LC APC, Sc, Sc APC, FC, FC APC e st e fino a 72 porti del connettore con LC o LC APC. corredi del quadro d'interconnessione 2U con le trecce da 6 porti a 72 porti in tutti i tipi LC, LC APC, Sc, Sc APC, FC, FC APC e st e fino a 144 porti del connettore con LC o LC APC. Disponibile in 9/125μm monomodali, in 62.5/12μm misti e in 50/125μm misti OM3.
Il quadro d'interconnessione Benefit& caratterizza:
Applicazione del quadro d'interconnessione:
Applicazioni di FTTX, centro dati e lan & progetti PALLIDI.
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Prestazione del quadro d'interconnessione di fibra della fabbrica di Geehe:
