Dettagli:
|
| Nome del modello: | Splitter PLC a fibra ottica a 12 nuclei | STRUTTURA: | Montaggio su rack 19'' |
|---|---|---|---|
| Materiale dello scaffale: | Zinco-placcato lamini a freddo la lamiera di acciaio | Colore cremagliera: | Nero, Bianco, Grigio, o OEM |
| Altezza: | 1U, 2U, 3U, 4U, 8U | porti: | 6, 12, 24, 48, 72, 96, 144 |
| Connettore: | SC LC FC ST | Spessore: | 0.8mm, 1.0mm, 1.2mm |
| Max. Noci di fibre: | 24 | Dimensioni 2U (Hxwxd): | 48.2×27.8×88mm |
| Evidenziare: | Separatore a fibra ottica dello SpA dei 12 centri,separatore dello SpA del supporto di scaffale di 0.9mm,19" separatore ottico montato scaffale |
||

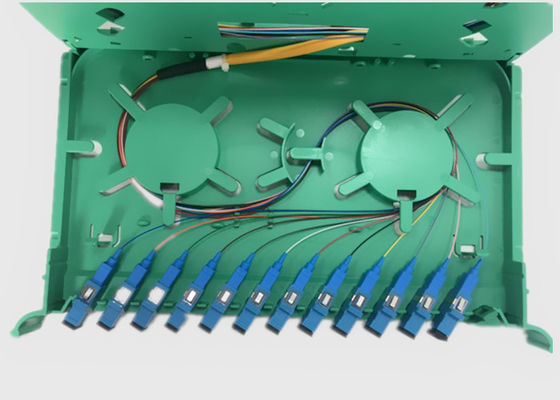

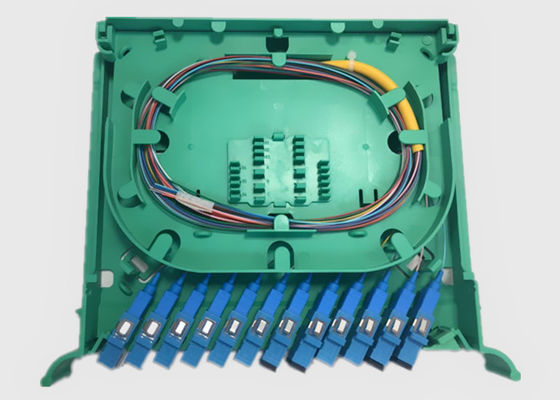

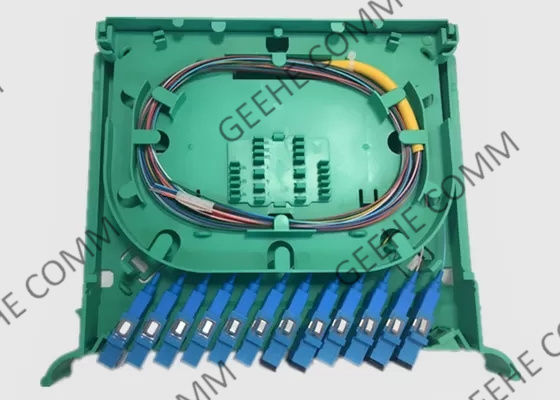

Splitter PLC in fibra ottica SC UPC Fanout 12 Core Montaggio a rack da 0,9 mm
Punti di forza dello splitter in fibra:
1) Realizzato in acciaio laminato a freddo, verniciatura elettrostatica a polvere
2) Facile da aprire e chiudere tramite il pulsante
3) Terminazione sul campo con alta accessibilità cassetti scorrevoli e inclinabili
4) Con PVC porta trasparente nella parte anteriore e posteriore, facile da monitorare
5) È possibile regolare la profondità quando si fissa il pannello di permutazione nell'armadio
6) Installazione con cassetti rimovibili senza attrezzi e alloggiamenti leggeri
7) Identificazione delle porte con etichettatura chiara e visibile

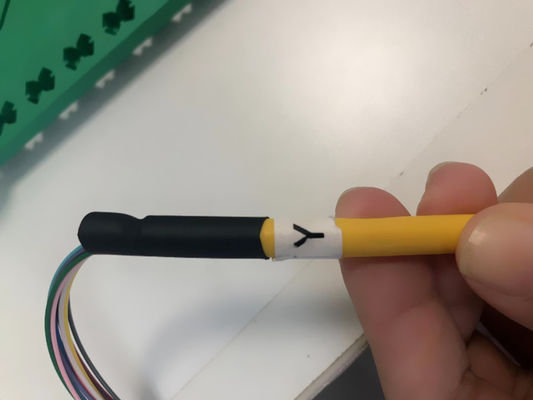

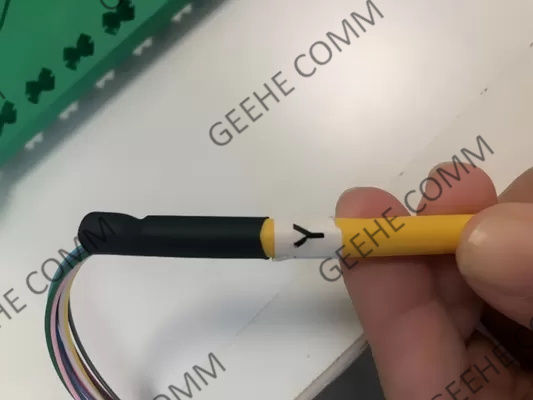

8) Fanout a 12 fibre per una facile installazione
Lo splitter PLC in fibra ottica è un tipo di dispositivo di gestione della potenza ottica fabbricato utilizzando la tecnologia delle guide d'onda ottiche in silice. Lo splitter PLC in fibra ottica presenta dimensioni ridotte, alta affidabilità, ampia gamma di lunghezze d'onda operative e buona uniformità da canale a canale e lo splitter PLC in fibra ottica è ampiamente utilizzato nelle reti PON per realizzare la divisione della potenza del segnale ottico.
Geehe fornisce l'intera serie di prodotti splitter 1xN e 2xN su misura per applicazioni specifiche. Tutti i prodotti soddisfano i requisiti GR-1209-CORE e GR-1221-CORE.
Connettori disponibili: SC, LC, FC, MPO/MTP, E2000, MU ecc.
Vantaggi e caratteristiche:
Applicazione per montaggio a parete:
Specifiche e parametri tecnologici :
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativa(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Gamma di lunghezze d'onda della porta(nm) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Potenza in ingresso (mW) | 250max | ||||||||||
| Temperatura di esercizio (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo di fibra | Corning G657A1, 900μm, 2mm, 3mm Loose Tube | ||||||||||
| Dimensioni (L×P×A) (mm) | 100×80×10,141×115×18, Su richiesta | ||||||||||
* La specifica di cui sopra esclude il connettore
Specifiche del rack da 19 pollici:
| Rack da 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni imballaggio(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni di installazione (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni per l'ordine:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Grado A X: Segue le esigenze del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: Segue le esigenze del cliente |
25:250μM Fibra 09:900μM Fibra libera |
SC: SC/UPC SA: SC/APC 00:nessuna connessione |
D:D 1U: J1 2U: J2 |
|||
| Grado | Numero di porte | Lunghezza d'onda operativa | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connettore | Dimensione | |||
Servizio Wuhan Geehe:
1) Elevata stabilità ambientale
Bassa perdita di inserzione, bassa perdita dipendente dalla polarizzazione, bassa riflessione posteriore e buona uniformità
2) Struttura compatta
Dimensioni ridotte, può essere installato direttamente in una varietà di scatole di trasferimento e occupa poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti sia soggetto a rigorosi standard di test
5) Asta di filo di alta qualità
Eccellente filo in PVC, buona resistenza e tenacità, lunga durata
6) Campioni gratuiti
Contattaci per ottenere campioni gratuiti.
