Dettagli:
|
| Name di modello: | Toppa della fibra e pannello della giuntura | Struttura: | Acciaio laminato a freddo |
|---|---|---|---|
| Adattatore/porto di No.of: | 24 | Tipo dell'adattatore: | Duplex dello Sc (blu) |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porti: | 6, 12, 24, 48, 72,96, 144 |
| Montaggio della gamma di adeguamento: | 50mm | Materiale del piatto: | 1.5mm SPCC (rivestimento nero) |
| Rivestimento materiale: | Rivestimento della polvere | 1U dimensioni (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Capacità della giuntura: | 24 fibre | Stato di conformità di RoHS: | Compiacente |
| Evidenziare: | Scorrevole verso l'esterno il pannello della giuntura della fibra 1U,Toppa della fibra di 3 adattatori e pannello della giuntura,Scorrevole verso l'esterno il quadro d'interconnessione di fibra 1U |
||

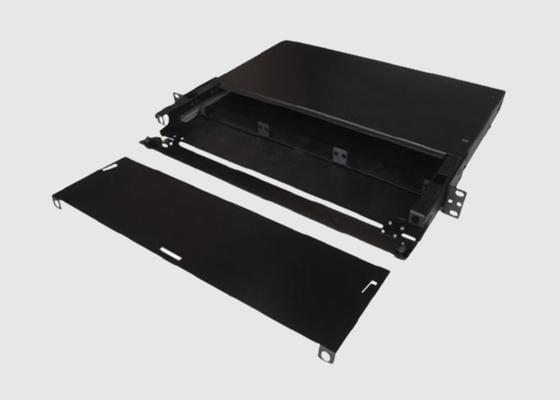

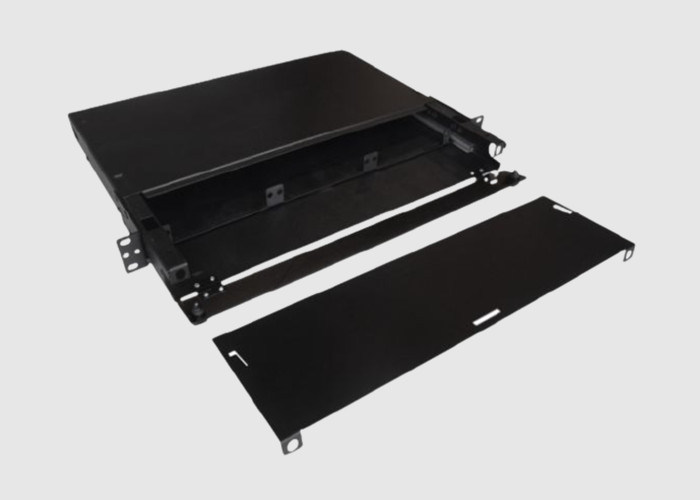

Capacità del pannello dell'adattatore dello scorrevole-Fuori 1U 3 del pannello della toppa e della giuntura della fibra
Informazioni di base:
Questo scaffale monta il quadro d'interconnessione di fibra è una 1 unità dello scaffale (1RU), 3 pannelli di termine, 19" e 23" unità di distribuzione della fibra del supporto di scaffale destinata per sostenere la rattoppatura e l'impionbatura in un'unità, fino a 36 fibre. L'alloggio della fibra ha un pannello del padrone dello scorrevole-fuori con una fermata integrata del vassoio per impedire il overextension dei cavi a fibre ottiche. Gli scorrevoli del cassetto sono di nylon che fa lo scorrevole del cassetto dentro e fuori più facile. La recinzione della fibra inoltre ha una cima in due pezzi e una porta del fermo del rigonfiamento da tenere conto accesso facile ai pannelli dell'adattatore. Il FB23-5845RT3 è uno di una famiglia delle unità che sostengono i termini della fibra nelle applicazioni del supporto di scaffale.
Questo quadro d'interconnessione a fibra ottica del supporto di scaffale include le trecce monomodali ottiche OS2 (3 metri) della fibra, i pannelli dell'adattatore della st di LGX e tre 24 vassoi della giuntura della fibra. Inoltre comprende un sistema inserito cassetto tipo scorrevole regolare per installazione e manutenzione facili.
Porto Benefit&Feature dei quadri d'interconnessione di fibra 24:
Applicazione del porto dei quadri d'interconnessione di fibra 24:
1) Reti di telecomunicazioni
2) FTTH
3) lan, PALLIDA, netoworks di CATV
4) termine attivo del dispositivo
5) CCTV
6) IPTV
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Servizio di Wuhan Geehe:
1) Alta stabilità ambientale
Perdita di inserzione bassa, perdita dipendente di polarizzazione bassa, riflessione lombo-sacrale e buona uniformità
2) Struttura compatta
Piccola dimensione, può direttamente essere installato in varia scatola di trasferimento e prendere appena poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto alle mani dei clienti è conforme alle norme di prove rigorose
4) Vergella di alta qualità
Cavo eccellente del PVC, buona forza e tenacia, durata della vita lunga
